CKVision SDK 6.0 产品介绍及应用
一、概述
CKVision SDK 6.0 是一款面向工业视觉检测领域的专业机器视觉开发工具包。该SDK提供了完整的2D/3D图像处理、目标检测、精密测量、缺陷检测及智能识别等功能模块，可广泛应用于智能制造、质量检测、机器人视觉引导等工业自动化场景。
核心特性
- 模块化架构：采用DLL组件化设计，各功能模块独立封装，便于灵活集成
- 高性能算法：优化的图像处理与分析算法，满足实时检测需求
- 2D/3D融合：同时支持平面图像和三维点云数据处理
- 跨平台支持：提供标准C++ API及Qt图形界面接口
- 工业级稳定性：针对工业环境优化，具备高可靠性和鲁棒性
二、功能模块架构
2.1 核心基础模块（CKBase.dll）
基础模块是整个SDK的核心，提供底层数据结构和通用图像处理功能。
图像存储结构
- CKImage：标准2D图像对象，支持多种像素格式
- CKMask：图像掩膜，用于ROI（感兴趣区域）定义
- CK3DImage：3D点云图像数据结构
- CKSurface：三维表面数据表示
- CKMaskImage：掩膜合成图像，实现复杂区域处理

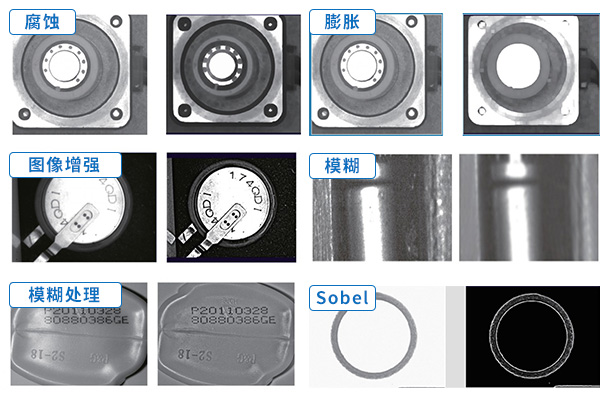

图像处理工具
- CKImgOpera：算术与逻辑运算（加减乘除、与或非等）
- CKImgFilter：滤波处理（均值、高斯、中值、双边滤波等）
- CKImgMorph：形态学操作（腐蚀、膨胀、开闭运算等）
- CKImgTrans：几何变换（旋转、缩放、仿射、透视变换）
- CKImgConve：图像转换功能（格式转换、色彩空间转换）
图像分析工具
- CKHistogram：直方图统计及灰度分析
- CKPixelStat：像素级统计分析
- CKProjection：图像投影曲线生成
- CKSharpAssess：清晰度评测（用于自动对焦）
标定功能
- CKDotMatrix：圆点标定板检测
- CKChessboard：棋盘格标定板检测
- CKImageCalib：图像畸变校正
- CKPointCalib：坐标系标定与转换
辅助工具
- CKMat2D：二维矩阵运算
- CKGeometry：几何测量（点线距离、角度等）
- CKFrameTrans：坐标系变换
- CKImgPyramid：图像金字塔（多尺度处理）
典型应用场景：
- 图像预处理：去噪、增强、二值化
- 相机标定：消除镜头畸变，建立像素-实际尺寸映射关系
- 图像配准：多相机或多视角图像对齐

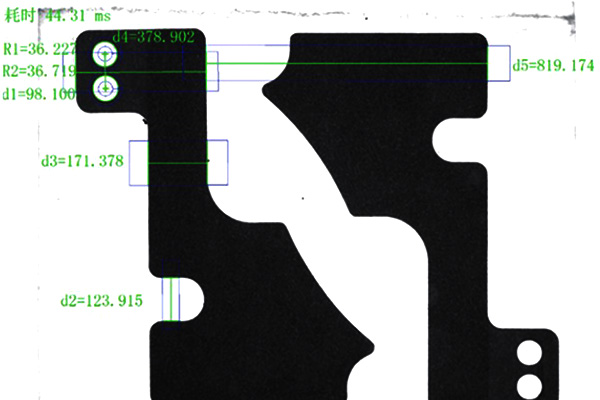

2.2 精密测量模块（CKGauge.dll）
专为高精度几何测量设计，提供亚像素级边缘检测和形状拟合功能。
核心工具
- CKEdgeTool：边缘检测工具，支持亚像素定位
- CKSpaceTool：间距测量工具
- CKScanEdge：沿路径扫描边缘点
- CKScanSpace：沿路径扫描间距
- CKFitCircle：圆形拟合（最小二乘法）
- CKFitLine：直线拟合
- CKFitEllipse：椭圆拟合
测量精度：
- 边缘定位精度可达1像素
- 支持卡尺工具、多点拟合等多种测量模式
应用场景：
- PCB焊盘尺寸检测
- 轴承内外径测量
- 零件轮廓尺寸检验
- 装配间隙测量
- 精密机械零件几何参数检测

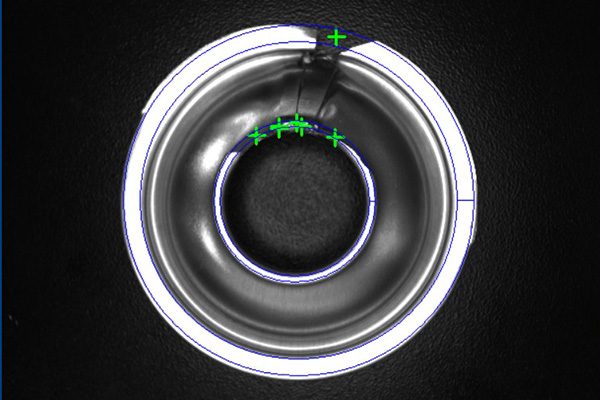

2.3 缺陷检测模块（CKDetect.dll）
提供多种缺陷检测算法，适用于表面质量检测和异常识别。
功能组件
- CKPatInspect：图像对比检测（模板匹配式缺陷检测）
- CKBlobAnalyzer：Blob分析（连通区域分析）
- 面积、周长、圆度、矩形度等特征提取
- 缺陷分类与筛选
- CKEdgeContour：轮廓检测（边缘提取与轮廓跟踪）
- CKRidgeContour：轮廓中线提取
- CKContourDefect：轮廓缺陷检测（凹陷、凸起、断点等）
- CKCharFinder：OCV字符分割（光学字符验证）
检测能力：
- 划痕、污点、气泡、凹坑等表面缺陷
- 缺失、多余、错位等装配缺陷
- 尺寸超差、形状异常
应用场景：
- 面板缺陷检测（显示屏、玻璃等）
- 印刷品质量检测
- 金属表面划痕检测
- 药片完整性检测
- 焊接质量检验

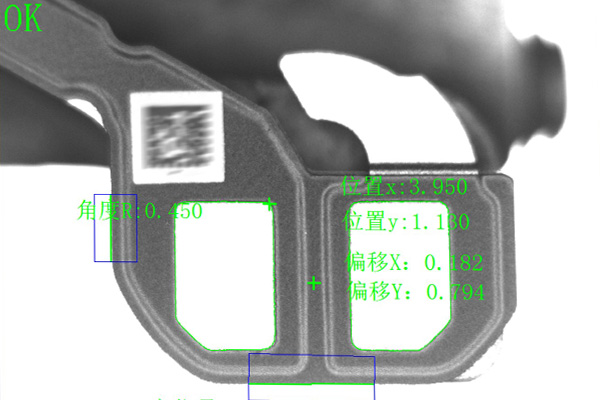

2.4 定位识别模块（CKLocate.dll）
实现快速、精确的目标定位和模式识别。
核心算法
- CKContourMatch：轮廓匹配
- 基于形状特征的快速匹配
- 抗旋转、缩放、遮挡

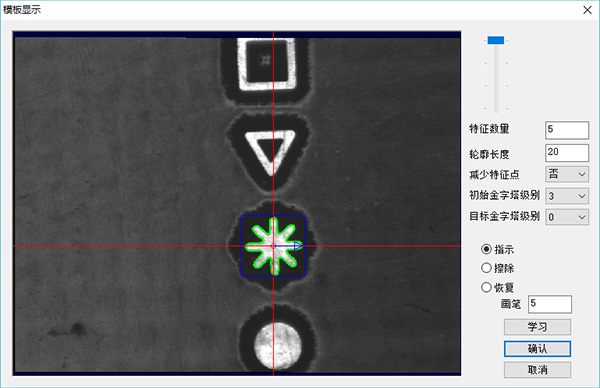

- CKModelContour：模型轮廓管理
- 模板训练与存储
- 多模板管理
性能指标：
- 匹配精度：±0.1像素（位置）、±0.1°（角度）
- 搜索速度：毫秒级（典型场景）
应用场景：
- 机器人视觉引导（抓取定位）
- 产品分拣（姿态识别）
- 组装定位（零件对齐）
- 标签定位
- 不规则物体识别

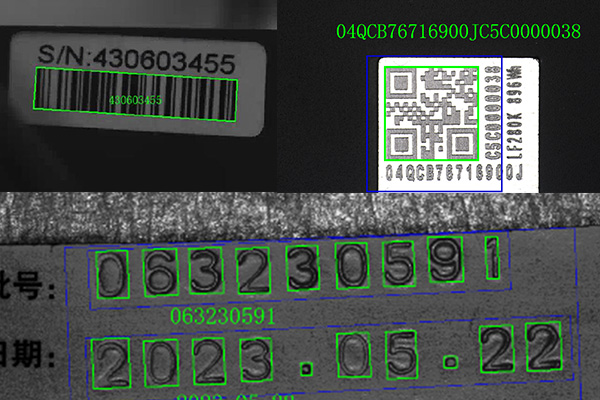

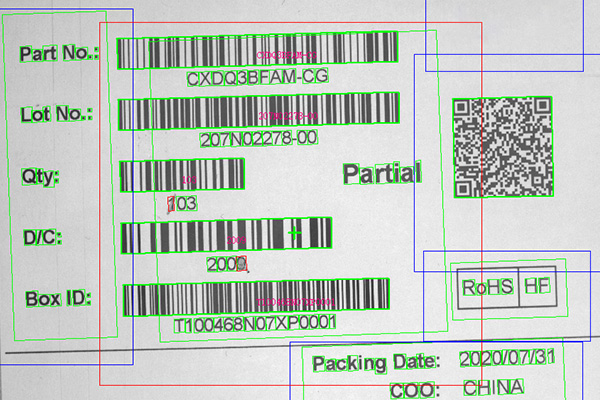

2.5 码制识别模块（CKReader.dll）
支持多种一维码、二维码的读取和定位。
码制支持
- CKBarcode：一维条码读取
- Code 39、Code 128、EAN-13、UPC等
- CKReadQRCode：QR二维码读取
- CKDataMatrix：DataMatrix二维码读取
- CKFindBarcode：条码定位（无需解码，仅定位）
- CKReadOcr：字符识别（OCR）
技术特点：
- 高容错性：适应污损、模糊、倾斜等恶劣条件
- 快速解码：优化的解码算法
- 批量识别：一次可识别多个码
应用场景：
- 物流分拣（快递单号识别）
- 产品追溯（二维码读取）
- 质量管理（批次号识别）
- 仓储管理（货架码识别）
- 电子产品序列号读取
2.6 颜色处理模块（CKColor.dll）
提供颜色分析和颜色分割功能。
功能组件
- CKColorMonitor：颜色监测（颜色一致性检测）
- CKColorIdentify：颜色识别（颜色分类）
- CKRGBThreshold：RGB空间颜色提取
- CKHSVThreshold：HSV空间颜色提取（更符合人眼感知）
应用场景：
- 色选分拣（水果、药片等按颜色分类）
- 印刷色差检测
- 液体颜色检测

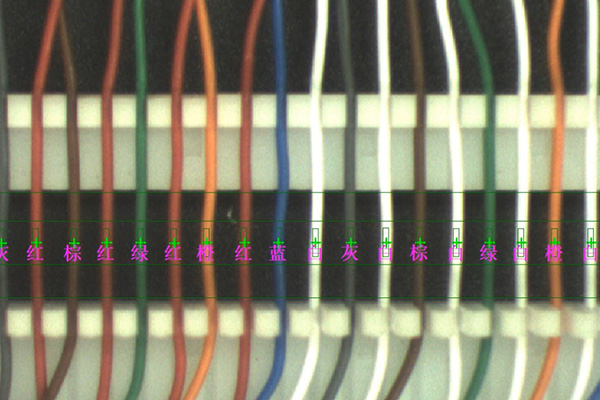

- 线缆识别（按颜色区分线束）
- LED颜色检测

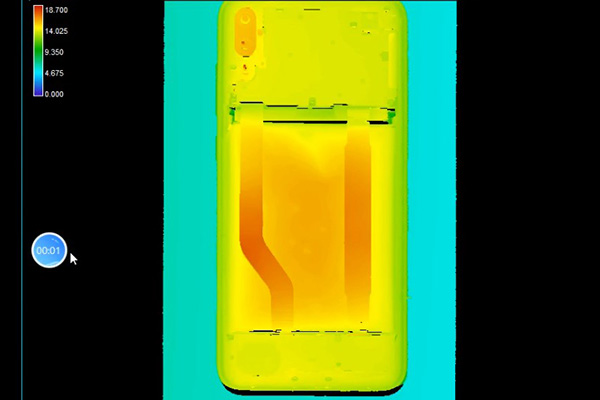

2.7 三维测量模块（CK3DTool.dll）
针对3D点云数据的处理和分析。
功能组件
- CK3dGeom：3D几何测量（距离、角度、体积）
- CK3dHeight：高度检测（Z轴方向测量）
- CK3dPlane：平面拟合（平面度检测）
- CK3dSphere：球面拟合（球度检测）
- CK3dRidge：顶点检测（峰值检测）
- CK3dAnalyse：高度分析（高度分布统计）
- CK3dVolume：体积检测（容积测量）
- CK3dFilter：3D滤波处理（点云去噪）
- CK3dEdge：3D边缘测量
3D数据来源：
- 结构光相机
- 激光扫描仪
- TOF相机
- 双目立体视觉
应用场景：
- 焊缝高度检测
- 胶水涂覆厚度测量
- 工件体积测量
- 平面度/球度检测
- 3D缺陷检测（凹坑深度等）
- 物料堆积体积测量
2.8 图形显示模块（CKGDI.dll / CKQtGDI.dll）
提供可视化图形绘制功能，便于结果显示和交互调试。
绘图元素
- CKGdiView：视图管理
- CKGdiText：文本标注
- CKGdiPoint：点绘制
- CKGdiLine/CKGdiLineScan：直线及扫描线
- CKGdiRect/CKGdiRotBox：矩形（正交/旋转）
- CKGdiCircle/CKGdiArc/CKGdiRing：圆形/圆弧/圆环
- CKGdiEllipse：椭圆
- CKGdiContour/CKGdiPolygon：轮廓/多边形
- CKGdiBoxScan/CKGdiRingScan/CKGdiPolyScan：各种扫描区域
- CKGdiProfile：剖面线显示
- CKGdiHistogram：直方图显示
- CKGdiMask：掩膜显示
- CKGdiFrame：坐标系显示（仅CKGDI）
双重实现：
- dll：基于Windows GDI的实现
- dll：基于Qt的跨平台实现
应用价值：
- 可视化调试：直观查看检测结果
- 人机交互：ROI设置、参数调整
- 报表生成：检测结果标注与输出
三、典型应用案例

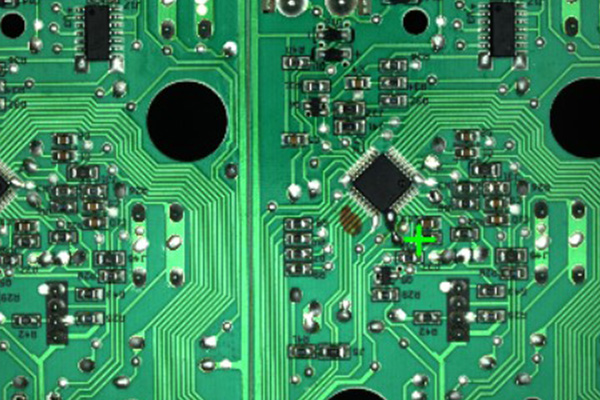

3.1 电子制造行业
PCB焊点检测
工艺流程：
相机采集 → 图像增强(CKImgFilter) → 轮廓检测(CKEdgeContour)→ 圆形拟合(CKFitCircle) → 缺陷判断(CKBlobAnalyzer)
检测项目：
– 焊点直径（CKGauge测量）
– 焊点圆度（几何特征分析）
– 少锡/多锡（面积统计）
– 虚焊/假焊（灰度分析）

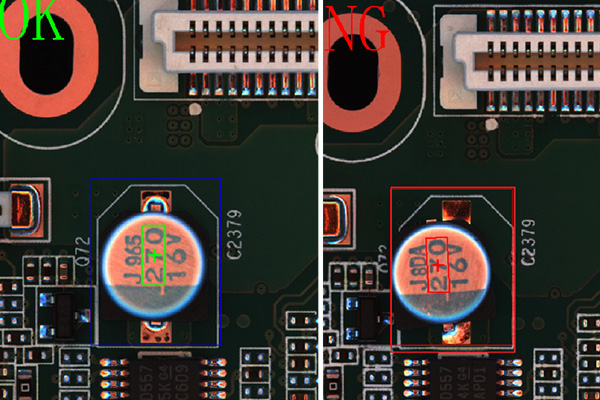

元件贴装检测
工艺流程：
图像采集 → 模板匹配(CKContourMatch) → 姿态识别 → 位置偏移测量(CKEdgeTool) → 极性检测(CKPatInspect)
检测项目：
– 元件位置偏移
– 角度偏转
– 正反面判断
– 缺件/错件
3.2 汽车制造行业

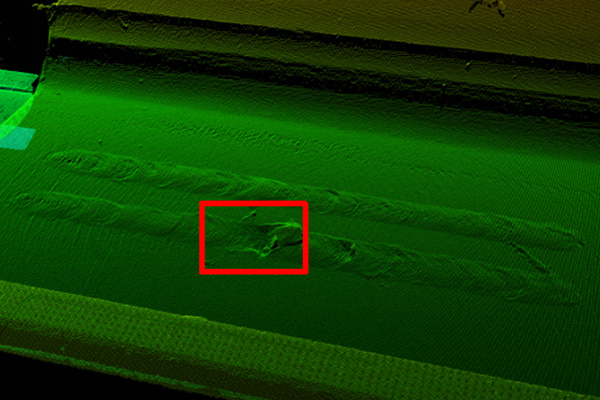

车身焊缝检测（3D）
工艺流程：
3D扫描 → 点云滤波(CK3dFilter) → 边缘提取(CK3dEdge)→ 高度测量(CK3dHeight) → 焊缝质量判断
检测项目：
– 焊缝高度（0.1mm精度）
– 焊缝宽度
– 焊缝连续性
– 气孔缺陷

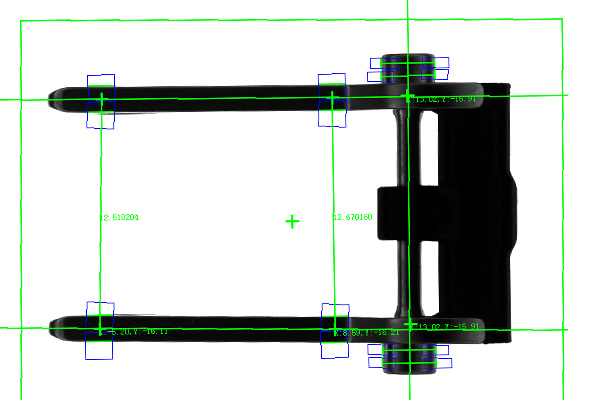

零件尺寸检测
工具链：
CKImageCalib（相机标定）→ CKEdgeTool（边缘定位）→ CKFitLine/CKFitCircle（几何拟合）→ CKGeometry（尺寸计算）
应用：轴承内外径、轴类零件直径、螺栓长度等
3.3 制药行业

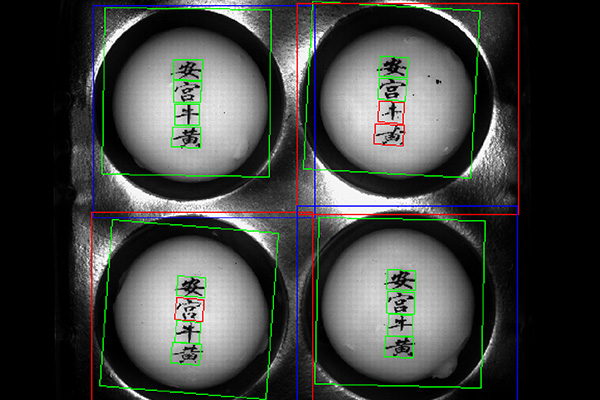

药片质量检测
工艺流程：
背光成像 → 二值化(CKHistogram) → Blob分析(CKBlobAnalyzer)→ 缺陷检测 → 颜色检测(CKColorIdentify)
检测项目：
– 破损（轮廓缺陷）
– 污点（Blob面积）
– 颜色异常
– 形状变形

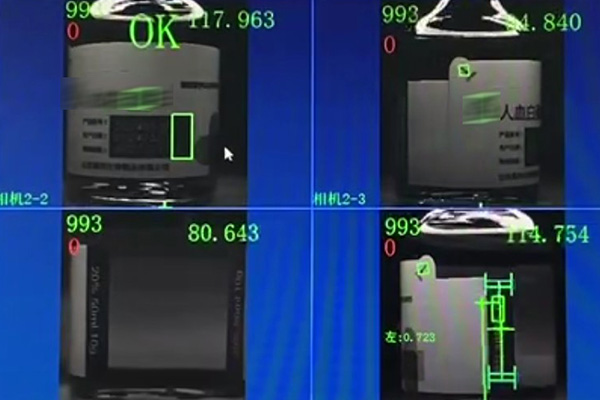

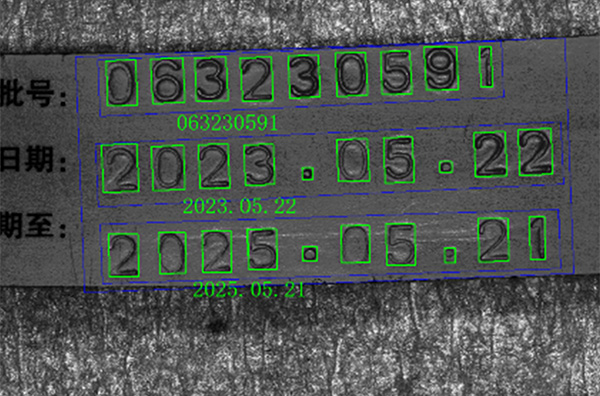

药瓶标签检测
OCR识别：
图像预处理 → 字符分割(CKCharFinder) → OCR识别(CKReadOcr)
条码读取：
CKBarcode/CKReadQRCode → 批次号验证
3.4 食品饮料行业
包装检测
标签定位：CKContourMatch（商标识别）
印刷检测：CKPatInspect（与标准模板对比）
日期码读取：CKReadOcr（生产日期识别）
封口检测：CKEdgeContour + CKContourDefect（封口完整性）

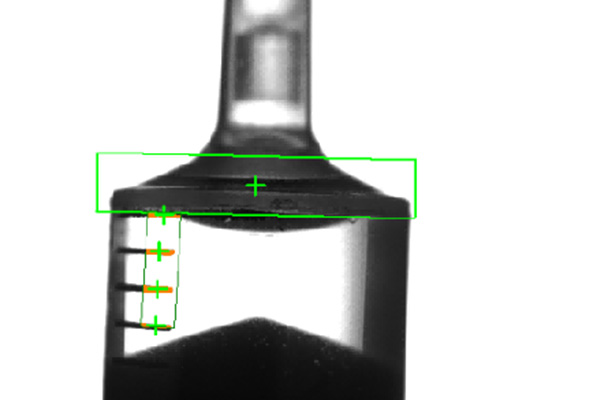

液位检测
工艺流程：
侧向成像 → 边缘检测(CKScanEdge) → 液面位置定位 → 高度计算 → 合格判断
配合：投影曲线(CKProjection)可辅助液位识别
3.5 物流仓储行业
快递分拣
系统架构：
高速相机采集 → 运单定位(CKFindBarcode)→ 一维码/二维码解码(CKBarcode/CKReadQRCode)→ 分拣控制信号输出
性能要求：
– 识别速度：<100ms
– 识别率：>99.5%
– 支持多码、污损码
3.6 纺织服装行业

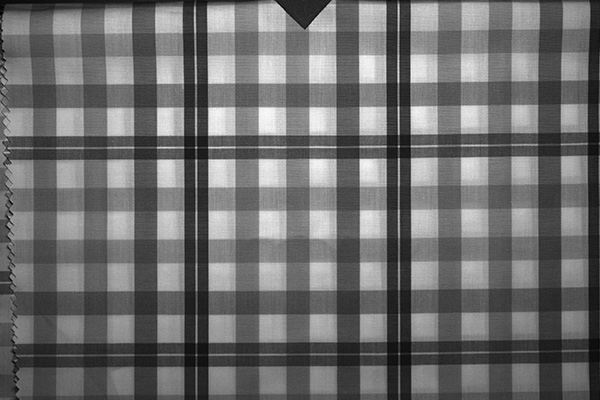

面料瑕疵检测
工艺流程：
线阵相机扫描 → 图像拼接 → 缺陷检测(CKPatInspect)→ Blob分析(CKBlobAnalyzer) → 瑕疵分类
检测内容：
– 破洞、污渍、线头
– 色差、条纹
– 织纹异常
四、开发集成指南
4.1 系统要求
操作系统：
- Windows 7/8/10/11（x64）
- Linux（Ubuntu 18.04+）
开发环境：
- Visual Studio 2015及以上（Windows）
- GCC 7.0+（Linux）
- Qt 5.x（若使用CKQtGDI）
硬件要求：
- CPU：Intel i5或以上
- 内存：8GB+（推荐16GB）
- 建议配备独立GPU（用于图像显示）
4.2 快速开始
基本初始化流程：
#include “CKBase.h”
#include “CKDetect.h”
#include “CKGauge.h”
// 1. 初始化CKVision库
CKVision::InitLibrary();
// 2. 创建图像对象
CKVision::CKImage image;
image.Create(1920, 1080, 8); // 创建1920×1080, 8位灰度图
// 3. 加载图像
image.LoadFromFile(“test.bmp”);
// 4. 使用功能模块
// … 执行检测/测量等操作 …
// 5. 退出库
CKVision::ExitLibrary();
典型测量示例：
#include “CKGauge/CKEdgeTool.h”
#include “CKGauge/CKFitCircle.h”
// 创建边缘检测工具
CKVision::CKEdgeTool edgeTool;
edgeTool.SetImage(image);
edgeTool.SetROI(centerX, centerY, width, height, angle);
edgeTool.SetEdgeThreshold(30); // 边缘阈值
edgeTool.SetEdgePolarity(CK_EDGE_POSITIVE); // 正边缘
// 执行边缘检测
if (edgeTool.Execute())
{
// 获取边缘点
std::vector<CKPoint2f> edgePoints = edgeTool.GetEdgePoints();
// 圆形拟合
CKVision::CKFitCircle fitCircle;
fitCircle.SetPoints(edgePoints);
fitCircle.Execute();
// 获取结果
float centerX = fitCircle.GetCenterX();
float centerY = fitCircle.GetCenterY();
float radius = fitCircle.GetRadius();
float error = fitCircle.GetFitError();
}

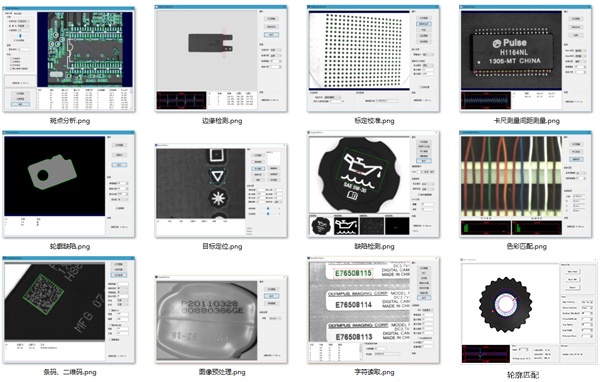

4.3 性能优化建议
图像预处理优化：
- 使用ROI限制处理区域，减少计算量
- 合理选择滤波器尺寸（过大影响速度）
- 利用图像金字塔进行多尺度处理
算法选择：
- 简单场景优先使用快速算法（如Blob分析优于深度学习）
- 复杂场景可组合多种算法（先粗定位，后精测量）
并行处理：
- 多相机系统可采用多线程并行处理
- 利用GPU加速图像滤波等运算
内存管理：
- 及时释放不再使用的图像对象
- 避免频繁创建/销毁大尺寸图像
五、技术支持与服务

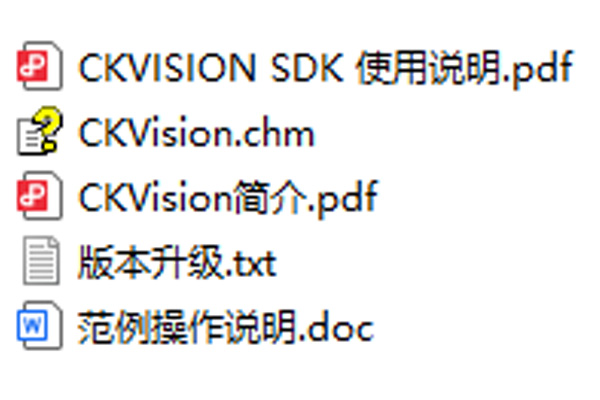

5.1 文档资源
- API参考手册（详细函数说明）
- 算法原理白皮书
- 应用案例文档
- 常见问题解答（FAQ）
5.2 开发支持

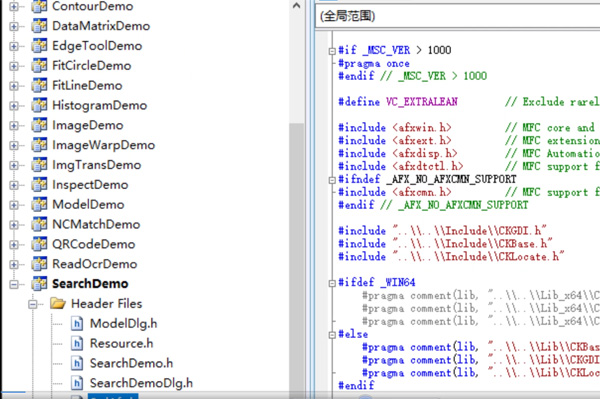

- 示例代码库（涵盖各功能模块）
- 技术论坛
- 在线技术支持
- 定制开发服务
5.3 培训服务
- 基础培训：SDK使用入门
- 进阶培训：算法原理与调优
- 行业应用培训：特定行业解决方案
六、总结与展望
CKVision SDK 6.0 凭借其完善的功能模块、高性能算法和工业级稳定性，已成为机器视觉开发的理想工具包。无论是2D平面检测还是3D立体测量，从简单的尺寸测量到复杂的缺陷识别，CKVision都能提供可靠的解决方案。
核心优势：
- 全面性：涵盖视觉检测全流程（图像获取→处理→分析→输出）
- 模块化：按需集成，降低开发复杂度
- 高精度：亚像素测量，满足高精度要求
- 易用性：清晰的API设计，丰富的示例代码
- 行业适配性：针对电子、汽车、制药等多行业优化
未来发展方向：
- 深度学习集成（CNN缺陷检测、AI分类等）
- 更强的3D能力（点云配准、3D重建）
- 边缘计算优化（ARM/嵌入式平台支持）
- 云端协同（视觉数据云端分析）
选择CKVision SDK 6.0，即选择了一个成熟、可靠、持续进化的机器视觉开发平台，助力您的智能制造项目快速落地并长期稳定运行。
