【摘要】柔性振动盘(Flexible Vibratory Feeder)近年来以其多料型兼容、快速换型的优势迅速渗透至 3C 电子、汽车零部件、医疗器械等自动化产线。然而,柔性上料系统若缺乏高可靠性的机器视觉支撑,其潜力将大打折扣。本文深入剖析柔性振动盘的工作原理与核心挑战,系统阐述创科图像处理器在特征检测、姿态识别与实时反馈控制中的关键作用,并通过典型案例揭示二者深度融合所带来的产能提升、换型效率与质量保障优势,最后展望未来发展趋势。

一、引言:柔性制造浪潮下的上料革命
在消费电子产品迭代周期不断压缩、个性化定制需求急剧扩张的背景下,传统刚性振动盘(Rigid Bowl Feeder)依赖特定料槽轨道、换型周期长达数小时的弊端愈发凸显。一条现代化 SMT 产线,往往需要同时应对数十种物料规格,单品种定制化料碗的成本与管理复杂度已成为提升柔性的最大障碍。柔性振动盘的出现正是对这一痛点的直接回应。
柔性振动盘以平面电磁激振或压电驱动取代固定轨道,以高速相机与图像处理器取代机械导向,实现了「视觉引导代替物理约束」的根本性转变。然而,这一系统的核心竞争力最终落脚在图像处理器的感知与决策能力上——它必须在高速、强振动、复杂背景等极端工况下,完成零件的精准定位、姿态判断与抚取引导。以创科为代表的工业图像处理器,凭借其深度集成的视觉算法与开放的接口生态,正在成为柔性振动盘系统中不可或缺的「大脑」。
本文将从技术原理、系统架构、实际案例三个维度,全面阐释柔性振动盘与创科图像处理器协同运作的完整图景,为自动化工程师、产线规划师以及智能制造决策者提供参考。

二、柔性振动盘的工作原理与技术特征
2.1 核心驱动机制

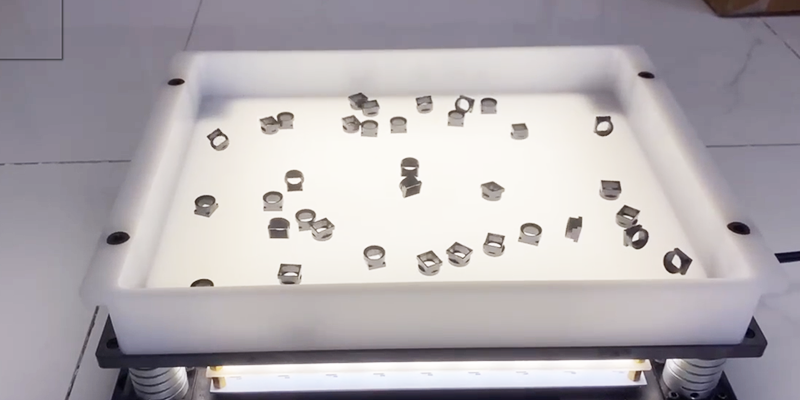

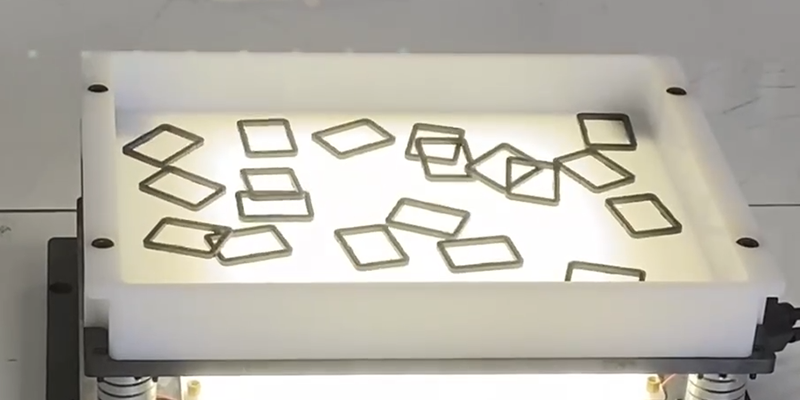

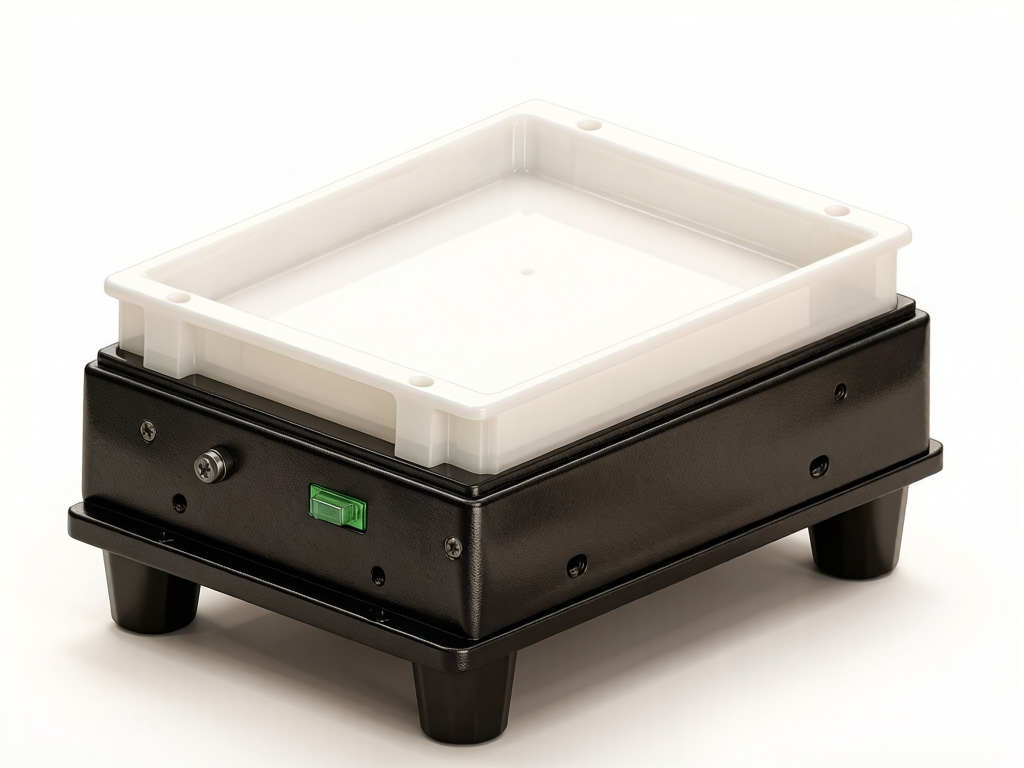

柔性振动盘的盘面通常为一块平整的不锈鑂或碍云纤维平台,其下方布置多组独立可控的电磁激振单元或压电陶瓷阵列。通过对各激振单元的相位、频率与幅值进行差异化控制,系统能够在盘面上合成出任意方向的驻波或行波,从而驱动零件沿指定路径移动、旋转或停止。这种「软件定义的物料输送路径」使得同一台设备无需任何机械改造即可兼容不同形状、质量的物料。
常见的激振方案包括:全平面阵列式(多达数十个独立激振点,控制精度最高)、分区段式(将盘面划分为若干独立控制区域,成本较低)和单点高频式(适合小型轻量零件)。不同方案在零件兼容范围、输送速度与系统造价之间存在取舍,需要结合具体应用场景选择。
2.2 视觉闭环的必要性

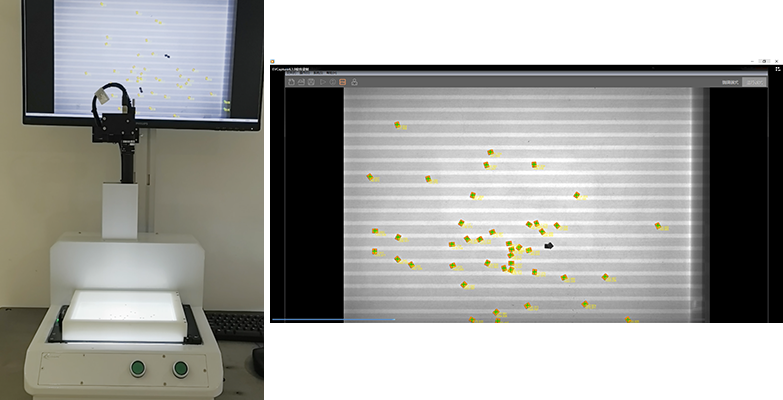

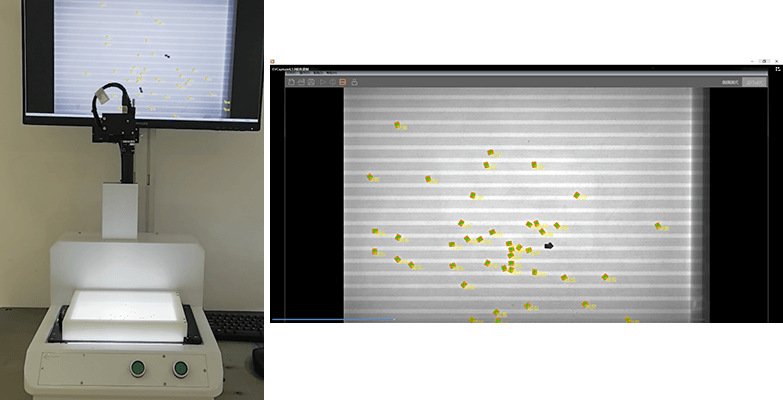

与传统振动盘依靠固定轨道过滤方向不同,柔性振动盘盘面上的零件姿态完全随机。图像处理器需要实时检测每一个零件的位置坐标(X、Y)、旋转角度(θ)以及正反面状态,然后通过算法计算出最优的激振策略,引导零件移动至拾取区域的目标姿态范围,最终配合机器人或气动拾取机构完成抚取。
这一闭环控制对图像处理器提出了极为苛刻的要求:检测延迟须低于 50ms(以匹配高速拾取节拍)、在振动与光照变化条件下保持高重复定位精度、支持多零件同时跟踪,以及能够与振动控制器进行实时数据交换。
2.3 主要挑战
- 零件多样性:同一产线可能需要处理从 0402 贴片元件到 M8 螺栓的跨越式规格范围,视觉算法的泛化能力至关重要。
- 反光与透明物料:金属紧固件、光学镜片、塑料透明盖板等物料的表面光学特性极为复杂,对光源设计与图像算法提出双重挑战。
- 振动模糊:盘面持续振动导致曝光期间零件产生微位移,需要借助频闪光源与极短曝光时间配合来获得清晰图像。
- 实时性要求:整个检测—决策—控制回路的端到端延迟直接决定了产线节拍上限,任何处理瓶颈都会造成效率损失。

三、创科图像处理器的核心技术能力
3.1 硬件架构概览
创科(CkVision)的图像处理器以高性能嵌入式计算平台为基础,集成 FPGA 预处理单元与多核 CPU/GPU 协处理架构。FPGA 承担图像采集同步、频闪控制信号输出及初级滤波等时延极敏感的任务,而 CPU/GPU 则负责特征提取、深度学习推理与结果输出。这种异构计算架构确保了系统在保持毫秒级响应的同时,能够运行复杂的神经网络模型。
在接口层面,创科图像处理器原生支持 GigE Vision、Camera Link 及 USB3 Vision 相机标准,可灵活搭配不同分辨率与帧率的工业相机。I/O 接口提供多路可配置数字 I/O,直接驱动频闪光源控制器,消除了额外控制器带来的同步抖动。以太网与 EtherCAT/PROFINET 现场总线接口则保障了与振动控制器及上层 MES 系统的低延迟数据交换。
3.2 视觉算法体系
创科图像处理器内置的视觉算法工具筱覆盖了柔性上料场景所需的完整链路。在传统机器视觉层面,提供亚像素级边缘检测(精度可达 0.1 像素)、基于 Blob 分析的零件分割、归一化互相关(NCC)模板匹配以及几何特征提取(圆、矩形、多边形轮廓拟合)。这些算法均经过高度优化,单次零件定位耗时通常在 5~15ms 区间内,为高速场景提供了充裕的处理余量。
在深度学习层面,创科提供基于轻量化卷积神经网络(CNN)的分类与检测模型,支持用户通过图形化标注工具完成自定义零件的模型训练,全程无需编写代码。训练完成的模型可一键部署至推理引擎,借助 INT8 量化与 TensorRT 加速,在嵌入式平台上实现与 PC 级 GPU 相当的推理吞吐量。对于形状相似但细节有别的零件(如螺钉规格区分、芯片正反面判断),深度学习识别准确率通常可超过 99.5%。
3.3 频闪同步与抗振成像技术
针对振动盘场景的动态模糊问题,创科图像处理器提供精确的频闪同步方案:系统根据振动控制器输出的激振频率信号,在每个激振周期的特定相位点触发相机曝光与 LED 频闪灯闪烁,将等效曝光时间压缩至 50~200μs,彻底消除振动引起的运动模糊。频闪触发抖动(Jitter)被控制在 ±1μs 以内,确保跨多个周期采集的图像具有高度一致的零件姿态。
此外,处理器内置的自适应光照补偿算法能够实时监测图像整体灰度分布,动态调整 LED 驱动电流(在 ±20% 范围内),应对光源老化、环境光干扰及物料颜色差异带来的曝光波动,大幅降低对人工重新标定的依赖频次。
3.4 多目标并行跟踪与优先级调度
在一个典型的柔性振动盘视场中,同时存在的零件数量通常在 5~30 个之间。创科图像处理器采用基于 Kalman 滤波的多目标跟踪框架,在连续帧之间维护每个零件的运动轨迹,结合振动盘激振参数预测零件下一帧位置,从而在目标遇挡或短暂超出视场时保持跟踪连续性。
优先级调度模块根据各零件当前姿态与目标抚取姿态的偏差,实时计算「可抚取概率评分」,并将评分最高的零件坐标优先输出给机器人控制器,同时将其余零件的修正路径参数反馈至振动控制器。这种并行调度机制显著提升了单位时间内的有效拾取次数,减少空等待。

四、系统集成架构与通信协议
4.1 硬件集成拓扑

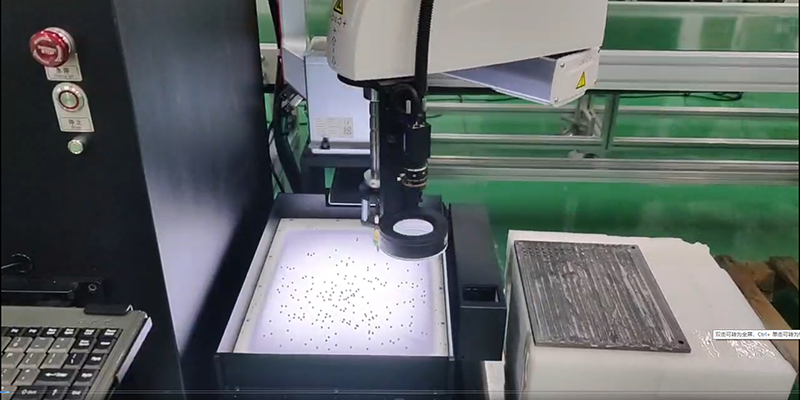

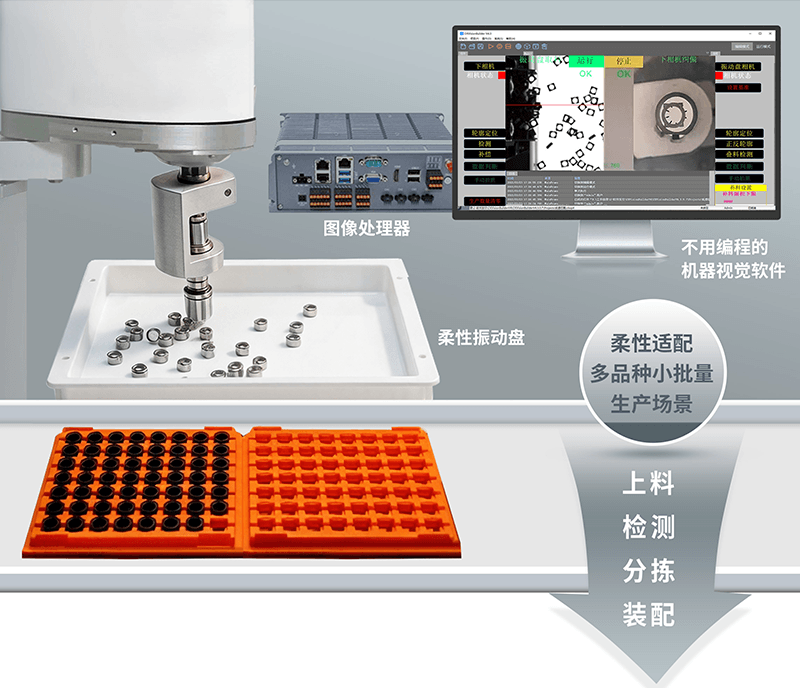

一套完整的柔性振动盘视觉系统通常由以下几个硬件层次构成:振动驱动层(激振控制器 + 振动平台)、成像层(工业相机 + 频闪光源 + 镜头/扩散板)、处理层(创科图像处理器)和执行层(六轴协作机器人或 SCARA 机器人 + 末端执行器)。创科图像处理器位于成像层与执行层之间,是整个系统的数据汇聚与决策节点。
物理连接方面,相机通过 GigE 或 USB3 接入处理器,频闪控制信号通过处理器的数字 I/O 直接驱动,振动控制器与处理器之间通过 EtherCAT 实时总线实现双向数据交换(延迟小于 1ms),机器人通过 TCP/IP 或 EtherCAT 接收抚取坐标指令。整个系统通过统一的时间基准(IEEE 1588 PTP 协议)进行时序同步,确保各设备在微秒级别对齐。
4.2 软件接口与数据流
创科图像处理器提供基于 CkvisionSDK的开放 API,允许上层系统(MES、SCADA 或机器人示教器)通过标准以太网查询实时检测结果、修改视觉参数或触发模型切换。对于换型场景,操作员只需在 HMI 界面选择对应零件的视觉配方,处理器即可在 2~5 秒内完成模型加载与参数切换,配合振动控制器的激振配方一键切换,实现整线不到 10 分钟的快速换型。
数据流闭环如下:图像采集→预处理(去噪、增强)→目标检测与姿态估计→多目标跟踪→优先级排序→坐标输出(机器人) + 修正指令(振动控制器)→下一帧采集触发。整个回路在最优条件下可在 20~40ms 内完成,支持每分钟 60~120 次拾取的高速节拍。

五、典型应用案例分析

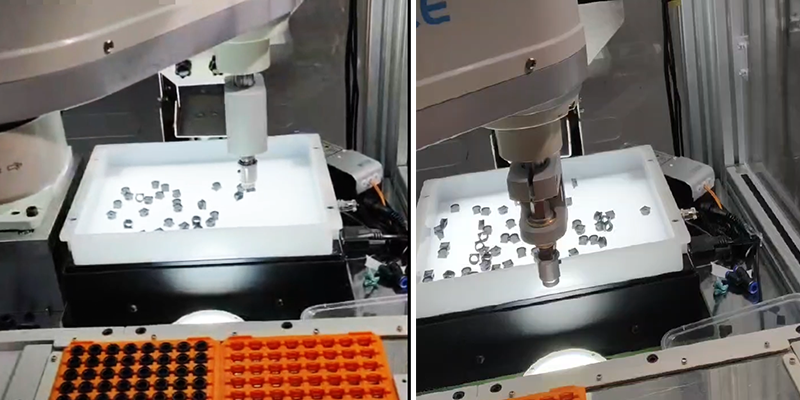

5.1 案例一:3C 电子螺钉自动上料系统
某消费电子 ODM 厂商在智能手机装配产线上部署了基于柔性振动盘的螺钉上料系统,需同时兼容 M1.0 至 M2.5 共 8 种规格螺钉的混线供料。此前采用传统振动盘时,换型需要更换整套料碗,耗时约 45 分钟,且不同规格螺钉的料碗库存占用大量仓储空间。
引入创科图像处理器后,系统为 8 种螺钉各训练了独立的深度学习识别模型,并在处理器内以配方形式管理。视觉系统能够在混料状态下以 99.7% 的准确率区分不同规格螺钉,并判断其正立(头部朝上)或倒置状态。对于姿态不符的螺钉,振动控制器接收修正指令后通过局部激振将其翻转至正确朝向。最终系统实现换型时间压缩至 8 分钟,产线综合效率(OEE)提升约 18%,螺钉漏放/错放缺陷率降至百万分之五以下。

5.2 案例二:汽车紧固件混料分拣
某汽车一级供应商在发动机装配车间面临多品种小批量紧固件(螺栓、螺母、垫圈、卡簧共计 32 种)的柔性上料需求。零件材质涵盖镀锹錢、不锈鑂与工程塑料,反光特性差异显著,给传统光学方案带来极大困难。
工程团队为该项目定制了同轴光 + 环形漫射光双光源方案,配合创科图像处理器的自适应光照选择功能:系统在每批新物料上线时自动执行一次光源自适应校准,评估不同光源组合下的图像质量评分,选择最优光源配置并存入对应配方。这一机制将不同物料间的人工光源调整操作完全自动化,调试周期从原来每种新物料约 2 小时缩短至 15 分钟以内。系统部署后,32 种紧固件的整体识别准确率达到 99.4%,每小时拾取次数超过 3600 次,满足发动机装配线的节拍要求。

5.3 案例三:医疗耗材精密上料
医疗器械行业对零件上料的洁净度与精度要求远高于一般工业场景。某注射器组件制造商需要将直径 3mm 的透明塑料密封垫圈以特定朝向(有凸台面朝上)供给装配机器人,零件材质为透明 TPE,在普通白光下几乎无法与背景区分。
解决方案采用创科图像处理器配合深红色背光板(660nm 波长)进行背光成像,利用零件与背景的折射率差异形成高对比度轮廓图像,再通过精密的圆轮廓拟合算法区分有无凸台的两种朝向。最终系统在 100,000 级洁净室内稳定运行,单次朝向判断精度达到 ±2°,不良品(朝向错误零件)流出率为零,满足 FDA 21 CFR Part 11 的数据追溯要求。
六、量化收益对比
综合多个已落地项目的数据,柔性振动盘与创科图像处理器深度融合方案相较于传统刚性振动盘方案,在以下关键指标上呈现出显著优势:
| 对比指标 | 传统刚性振动盘 | 柔性盘 + 创科视觉 |
| 换型时间 | 30~90 分钟 | 5~10 分钟(降幅 80% 以上) |
| 兼容料型数量 | 单一固定(一碗一料) | 50 种以上(软件配方切换) |
| 上料精度(定位) | 正负 0.5~1.0mm(机械约束) | 正负 0.05~0.15mm(视觉引导) |
| 朝向识别准确率 | 约 95%(机械过滤) | 99.4~99.7%(AI 识别) |
| 换型人力成本 | 需专业调试工程师 | 操作员一键切换 |
| OEE 提升幅度 | 基准 | 提升 15~25% |
| 设备占地面积 | 多套料碗仓储空间 | 节省约 60% 仓储占地 |
| 新品导入周期 | 4~8 周(定制料碗) | 3~5 天(视觉模型训练) |
七、项目实施要点与常见误区
7.1 光源设计是成败关键
柔性振动盘视觉系统中,光源设计的重要性往往被低估。正确的光源方案应在零件轮廓、关键特征与背景之间形成足够的灰度对比,同时抑制镜面反光带来的饱和光斑。工程实践中推荐的选型流程是:先确定零件的关键识别特征(轮廓形状、表面凸起、颜色标记等),再根据特征类型选择光源类型(背光 / 同轴 / 环形漫射 / 条形侧光),最后通过实验验证在不同批次物料和环境光条件下的鲁棒性。
7.2 样本数据的质量决定模型上限
在深度学习模型训练阶段,许多项目的失败根源在于训练数据覆盖不足。理想的训练集应包含:各种光照条件下的样本、新旧批次物料的外观差异、生产过程中可能出现的轻微磨损或脉污样本,以及负样本(相似但非目标零件)。建议每种料型至少采集 500 张以上标注图像,并在生产后的前两周持续收集在线数据进行模型增量更新。
7.3 振动参数与视觉参数的协同调试
柔性振动盘的激振参数(频率、振幅、相位)与视觉系统的曝光参数(曝光时间、频闪触发相位)之间存在强耦合关系。错误的参数组合会导致图像模糊或零件运动速度超出跟踪算法的处理能力。推荐的调试顺序是:先固定振动参数调整视觉至清晰成像,再在视觉参数固定的条件下优化振动策略以提升零件翻转效率,最后进行联合迭代优化。
7.4 系统维护与持续优化机制
系统上线后需建立定期维护制度:每月清洁相机镜头与扩散板,检查频闪灯亮度衰减(一般寿命为 5 万~10 万小时),每季度重新评估识别模型在最新批次物料上的准确率。建议在创科图像处理器的数据记录功能中开启低置信度样本自动归档,将识别置信度低于阈值的图像自动保存,作为下一轮模型更新的候选样本,形成系统自我进化的良性闭环。
八、未来发展趋势展望
展望未来,柔性振动盘与图像处理器的融合将沿着三条主要路径深化发展。
其一,3D 视觉的引入。目前主流方案仍以 2D 平面视觉为主,但随着结构光和飞行时间(ToF)相机成本的持续下降,3D 视觉将逐渐进入柔性振动盘系统,使系统能够处理非规则曲面零件(如橡胶密封圈、柔性线缆)的三维姿态,实现更复杂的抚取引导。
其二,强化学习驱动的自适应振动策略。目前振动控制策略多为预先设计的固定程序,未来将引入强化学习算法,系统能够根据视觉反馈的零件运动状态,自主探索并优化激振参数组合,实现针对新料型的快速自学习,进一步压缩新品导入周期。
其三,云端协同与知识共享。借助工业互联网平台,同一企业内多条产线的视觉模型和振动配方可以集中管理与共享,新产线导入时可直接调用既有知识库中的相近配方作为起点,结合少量本地标定数据快速迁移,大幅降低每条新产线的调试成本与时间投入。
九、结论
柔性振动盘代表了工件上料技术从「机械约束」向「视觉感知」的根本性转型,而创科图像处理器则以其高性能的硬件架构、完善的视觉算法体系和开放的集成接口,成为这一转型的核心使能技术。二者的深度配合,不仅仅是硬件层面的简单组合,更是一套完整的「感知—决策—控制」闭环智能系统的构建。
从 3C 电子到汽车制造,从医疗耗材到日化包装,各行业的实际应用数据已经证明,这一组合方案能够在换型效率、识别精度、产线柔性和质量管控等多个维度上带来可量化的显著提升。随着 3D 视觉、强化学习和工业互联网技术的持续演进,柔性振动盘与智能图像处理器的协同能力将进一步突破现有边界,在更广泛的应用场景中释放智能制造的核心价値。
对于正在规划柔性产线升级的制造企业而言,现在正是评估并导入这一先进解决方案的最佳时机——技术已经成熟,案例已经验证,生态已经完备。
