行为规范控制器

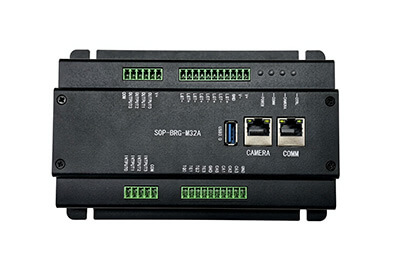

SOP-BRG-M32A 行为规范控制器是一块SOP 嵌入式开发板，集成4 进4 出IO 模块，实现多设备间的电平交互通信；内置4 组独立触发模块与PWM 光源控制模块，体积小巧紧凑，适应工业现场复杂环境下的快速安装部署。
产品参数

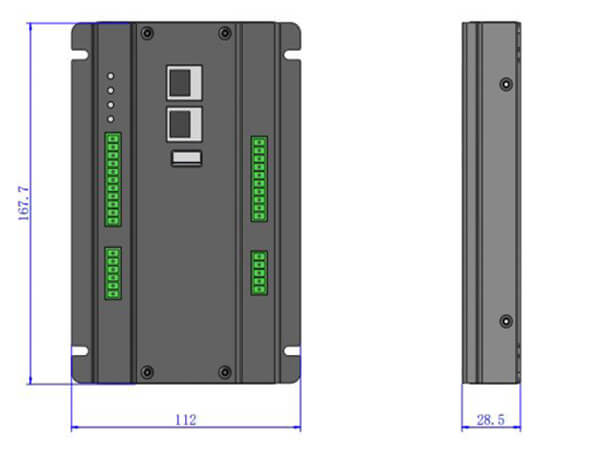

外形尺寸
资料下载
1 、功能特性
① 集成作业规范软件；
② 集成4 路输入输出；
③ 支持连接千兆网口通信；
④ 支持连接一个2.5G 网口相机；
⑤ 支持外部触发控制PWM 输出控制光源；
⑥ 具备掉电参数保存、过载/ 短路硬件保护功能。
2、规格描述
| 产品名称 | SOP 核心控制器（SOP 桥接控制器） |
|---|---|
| 产品型号 | SOP-BRG-M32A |
| 硬件版本 | Rev 1.0 |
| 输入电压 | 24V |
| 光源输出电压 | DC24V |
| 单 PWM 通道最大功率 | 150W |
| 4 路输入电压 | 24V |
| Usb3.0 | 1 个 |
| 网口 | 1 个千兆网口，1 个 2.5G 网口 |
| 散热方式 | 铜块导热 |

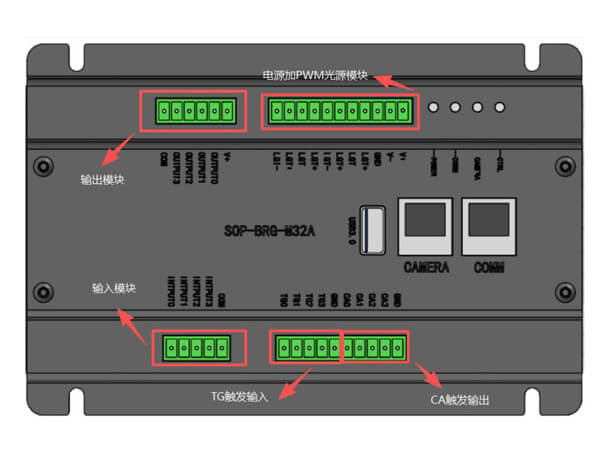

3、接口参数：
- 开发板通电：将24V 电源正负极接入电源和PWM 光源模块V+，V-即可通电
- PWM 光源：光源正负按照LGT+，LGT-依次接入即可
- 输出模块：需要外接24V 电源到输出模块的V+和V-，各输出口输出低电平
- 输入模块：高电平接入输入口即可，负极接入GND
- 触发模块：触发信号接入TG 触发输入，按照正负极分别接入TG 端和GND 即可
- CA 触发输出：接入TG 触发后，对应CA 按照CA 端（高电平）和GND 端接入即可有触发输出
