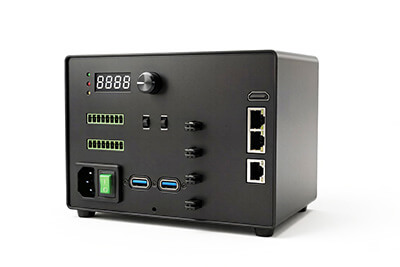

IPC-MONITOR-16G 作业规范处理器集成光源控制、SOP 处理板、多网口与USB 接口,在SOP 作业流程中完成光源控制以及多台上位机通信。设备体积紧凑,可满足工业现场复杂工况下快速安装部署需求。
① 集成SOP 作业规范软件;
② 配备1 路USB3.0 接口与1 路USB2.0 接口;
③ 配备千兆网口通信、2.5G 网口连接相机;
④ 光源单通道负载输出电流最大3A;
⑤ 支持旋钮、串口两种方式调节光源亮度;
⑥ 串口支持0- 255 共256 级亮度精细调节;
⑦ 外触发采用光耦隔离设计,信号稳定可靠;
⑧ 具备参数掉电保存、过载保护、短路保护功能。
| 产品名称 | 作业规范处理器 |
|---|---|
| 产品型号 | IPC-MONITOR-16G |
| 硬件版本 | Rev 1.0 |
| 输入电压 | 220V |
| PWM 频率 | 120KHz PWM |
| 光源输出电压 | DC24V |
| 单 PWM 通道最大电流 | 6.3A |
| 单 PWM 通道最大功率 | 150W |
| 外触发电压 | DC5V~24V(电流约 5.6mA) |
| 触发延迟 | <30μs(与负载有关) |

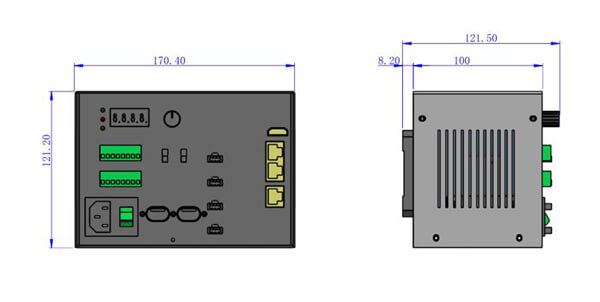

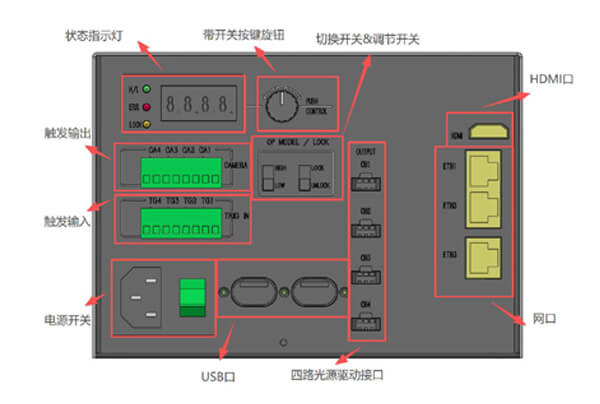

左侧三头插座,用于接入交流输入,输入电压规格 AC100-240V,50/60Hz;右侧开关拨至 “0” 档位,关闭总电源;拨至 “I” 档位,打开总电源。
共四路触发输入,顺序依次为 TG1、TG2、TG3、TG4,每路对应下方左侧为 “+”,右侧为 “-”。每一路触发信号正极接对应 “+” 端子,负极接对应 “-” 端子。控制器检测到触发端口脉冲上升沿信号(拨片开关拨至上方),驱动对应序号光源,同时向对应触发输出(CAMERA)端口输出脉冲,触发相机完成拍照。
共四路触发输出,顺序依次为 CA1、CA2、CA3、CA4,每路对应下方左侧为 “+”,右侧为 “-”。接收对应通道的输入触发信号后,输出触发脉冲;脉冲幅值 12V,正极接 “CAMERA 触发输入” 正极,负极接 “CAMERA 触发输入” 负极,驱动开关输出电流大于 100mA。
该区域包含指示灯与数码显示屏两部分
无操作状态下,每按一次按键,选项从 n000 开始向下循环切换;已有操作时,则从上一次操作位置继续切换。旋钮用于调节光源亮度:顺时针旋转亮度增加,逆时针旋转亮度降低。
该区域包含切换开关与调节开关两部分
光源接口顺序,从上到下依次是 CH1、CH2、CH3、CH4 与触发输入和输出序号对应
包含 USB2.0、USB3.0 各一路。
包含 2 个 2.5G 网口,下方为千兆网口,常用于连接相机、PLC、MES、上位显示设备等。
可直连屏幕实现显示输出,但会占用处理器资源,对设备处理性能造成影响。
