一、行业应用痛点

1. 人工贴膜偏移、气泡、翘边，产品良率低，人工成本高；
2. 手表屏幕、异形膜片轮廓复杂，人工无法稳定实现微米级对齐；
3. 无标准化坐标输出，无法联动自动化 UVW 对位平台 / 机械手自动纠偏；
4. 不同批次产品尺寸轻微偏差，人工适配性差，换产调试耗时久。

二、项目检测核心需求

检测对象

1. 智能手表整机正面屏幕
2. 手表贴合专用异形光学膜片

视觉检测要求

1. 识别手表屏幕边框轮廓，实时输出精准 X、Y、旋转角度 R 坐标数据；
2. 识别异形膜片外形特征，同步输出 X、Y、R 定位坐标；
3. 两套视觉数据联动运动机构，自动补偿偏移，引导完成高精度贴膜贴合。

三、整套视觉硬件配置（双工位通用机型）

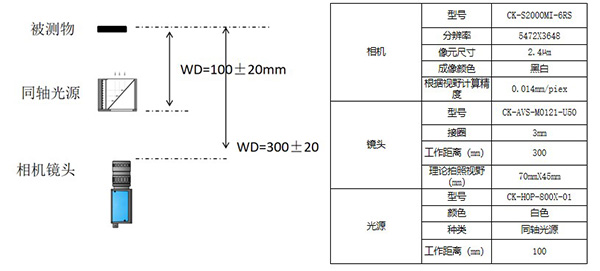

工位 1：手表屏幕拍照光路

相机镜头总工作距离 300±20mm，同轴光源距离被测手表 100±20mm，自上而下垂直成像，完整捕捉手表外框、屏幕、按键定位特征。

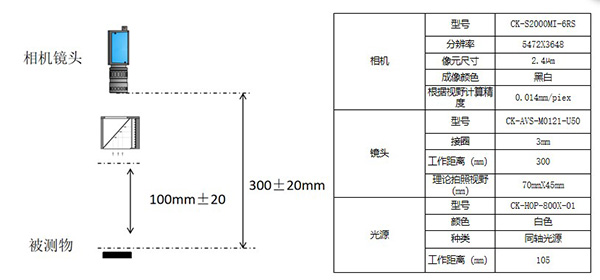

工位 2：膜片拍照光路

光路反向布局，光源靠近膜片物料，相机底部安装，垂直采集异形膜片轮廓、卡扣定位特征，适配膜片上料平台安装空间。

四、视觉成像与定位检测效果

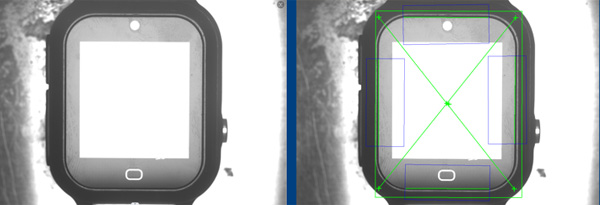

1. 智能手表屏幕检测成像、

算法自动抓取手表四角边框特征，生成十字中心基准坐标，多点框选稳定识别，不受表壳轻微划痕、污渍干扰，精准计算 X/Y 偏移与旋转角度 R。

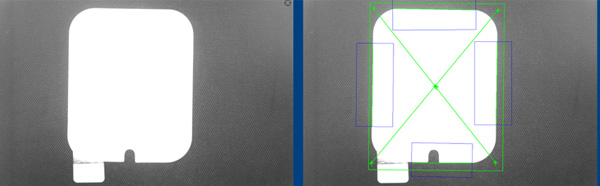

2. 手表膜片检测成像

针对带卡扣、缺口异形膜片做多区域特征匹配，区分膜片正反、方向，输出完整坐标数据，杜绝贴膜方向颠倒、边缘偏移不良。

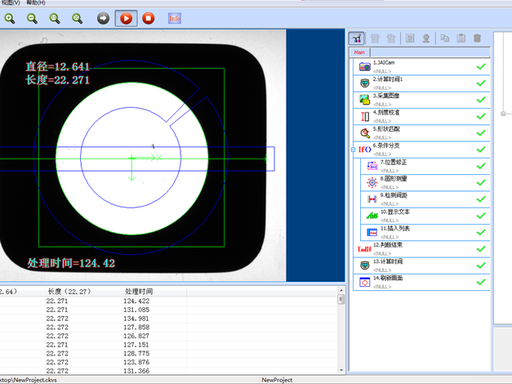

五、创科自研 CkVisionBuilder 视觉软件核心能力

1. 零代码图形化编程

   拖拽式算法工具，无需编写程序，四步快速搭建检测流程：图像采集→轮廓定位→坐标计算→数据输出，现场工程师 1 天即可完成调试换产。

2. 丰富预处理算法

   内置滤波、对比度增强、二值化、图像均衡等十余种图像优化工具，适配金属、薄膜、塑胶多种材质成像降噪。

3. 高精度轮廓定位算法

   自研多点模板匹配、边缘提取工具，亚像素级定位，角度检测误差极小，适配方形、圆角、异形手表产品。

4. 多设备通讯兼容

   支持 TCP/IP、RS232、IO 信号输出，可直接对接 PLC、UVW 对位平台、六轴机械手，实时下发 X/Y/R 补偿数据，闭环自动纠偏。

5. 多画面并行处理

   最多支持 16 路相机同步运行，可扩展屏幕检测、膜片检测、外观缺陷复检多工位一体化方案；支持程序循环、分支逻辑，适配自动化流水线节拍。

6. 高度客制化扩展

   支持二次开发、多任务并行运算，可根据产线节拍优化处理速度，适配高速连续贴合产线。

六、一站式配套项目服务

1. 免费样品打光测试，出具专业视觉检测评估报告；
2. 免费现场设备视觉方案演示、硬件匹配选型；
3. 免费客户技术人员软件操作、图形化编程培训；
4. 全程协助产线流程开发、设备调试，保障量产稳定运行；
5. 紧急工况提供备件替代、工程师上门快速支援；
6. 方案全周期售后，软件终身免费升级迭代。

七、方案核心优势总结

1. 高精度定位：0.014mm 像素精度，有效解决贴膜偏移、气泡、翘边不良，提升量产良率；
2. 双工位一体化：一套软件同步采集屏幕、膜片两组坐标，减少设备硬件投入；
3. 光路稳定适配：专用同轴光源消除反光干扰，黑白 2000 万相机适配各类手表外观材质；
4. 快速换产：图形化无代码软件，新产品模板快速录入，换产调试时间缩短 80%；
5. 全自动化闭环：坐标数据直连运动机构，全自动纠偏贴合，替代人工，降低生产成本；
6. 全流程技术服务：从样品测试、方案设计、现场调试到终身软件升级一站式服务。
