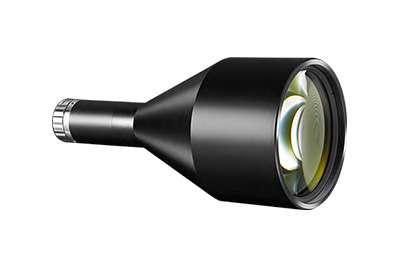

CK-SWWK0246-220-111

高清晰、低畸变、高远心度，特别适合高精度 AOI及定位应用；
长工作距规格便于照明与机台部件布置；

您所在位置首页工业镜头镜头分类高性能远心镜头 CK-SWWK CK-SWWK0246-220-111

产品参数

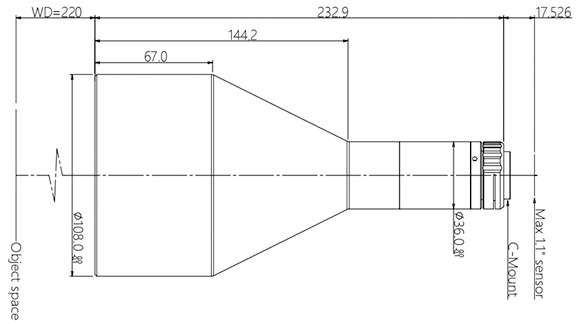

外形尺寸

资料下载

光学参数
放大倍率 β(x)	0.246
物方工作距 WD(mm)	220±3
支持 CCD 尺寸 (Φmm)	18.0(1.1″)
像方 F/#	8
像方 MTF30 (lp/mm)	>100
物方景深 DoF(mm)	±5.3@F8
像方畸变 (% max)	<0.1
物方远心度 (° max)	<0.13
视野范围 (mm x mm)
1″ IMX183 (13.13×8.76)	53.4×35.6
1.1″ IMX253 (14.19×10.38)	57.7×42.2
机械参数
相机接口	C
镜头总长 (mm)	232.9
是否同轴光	否
