光学筛选机控制卡
此控制卡适用于光学筛选机，支持双系统，单系统最大支持6个相机，2个吹气口，4轴脉冲运动控制，需要搭配创科视觉软件 CKVisionBuilder 使用
产品参数

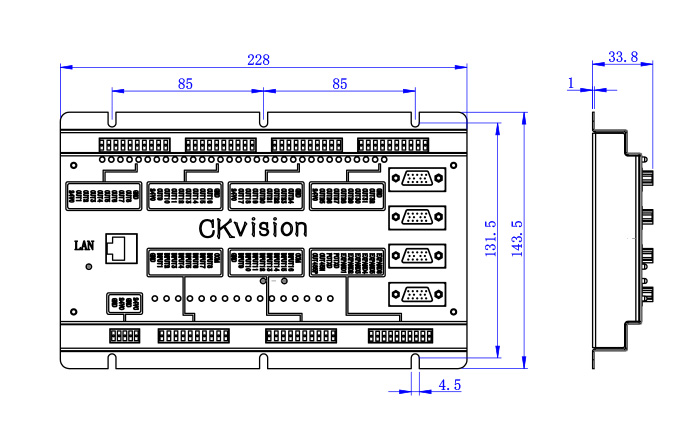

外形尺寸
资料下载

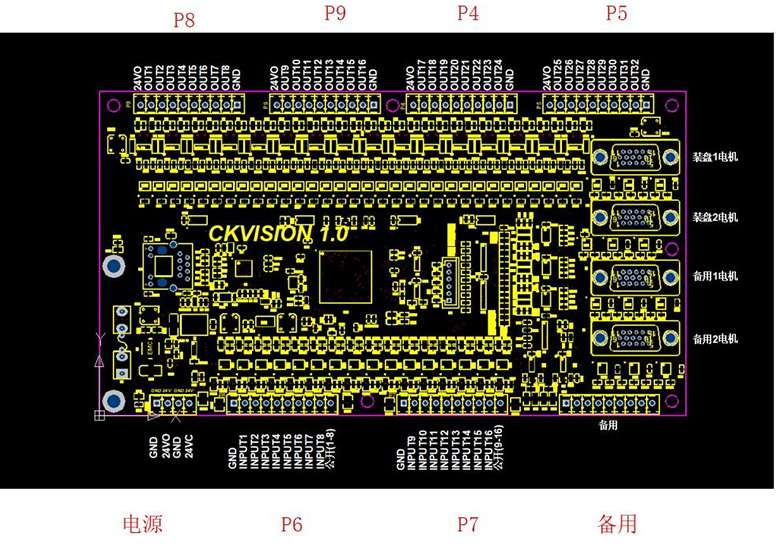

| 电源 | POWER | 1 | P | 电源地 |
| 2 | P | 输出24V电源 | ||
| 3 | P | 电源地 | ||
| 4 | P | 输出24V电源 | ||
| 输入
|
P6 | GND | P | 电源地 |
| INPUT1 | I | 转盘1物料光纤输入 | ||
| INPUT2 | I | 转盘2物料光纤输入 | ||
| INPUT3 | I | |||
| INPUT4 | I | |||
| INPUT5 | I | |||
| INPUT6 | I | |||
| INPUT7 | I | 气压输入 | ||
| INPUT8 | I | 急停 | ||
| 公开端(1-8) | P | 输入NPN此端接24V，
输入PNP此端接电源地 |
||
| P7 | GND | P | 电源地 | |
| INPUT9 | I | |||
| INPUT10 | I | |||
| INPUT11 | I | |||
| INPUT12 | I | |||
| INPUT13 | I | |||
| INPUT14 | I | |||
| INPUT15 | I | |||
| INPUT16 | I | |||
| 公开端(9-16) | P | 输入NPN此端接24V，
输入PNP此端接电源地 |
||
| 输出 | P8 | 24V | P | 输出24V电源 |
| OUTPUT1 | O | 转盘1相机1 | ||
| OUTPUT2 | O | 转盘1相机2 | ||
| OUTPUT3 | O | 转盘1相机3 | ||
| OUTPUT4 | O | 转盘1相机4 | ||
| OUTPUT5 | O | 转盘1相机5 | ||
| OUTPUT6 | O | 转盘1相机6 | ||
| OUTPUT7 | O | 转盘1 OK吹气 | ||
| OUTPUT8 | O | 转盘1 NG吹气 | ||
| GND | P | 电源地 | ||
| P9 | 24V | P | 输出24V电源 | |
| OUTPUT9 | O | 入料挡板气杆 | ||
| OUTPUT10 | O | 转盘1振动盘 | ||
| OUTPUT11 | O | |||
| OUTPUT12 | O | |||
| OUTPUT13 | O | |||
| OUTPUT14 | O | 转盘1绿灯 | ||
| OUTPUT15 | O | 转盘1红灯 | ||
| OUTPUT16 | O | 转盘1蜂鸣器 | ||
| GND | P | 电源地 | ||
| P4 | 24V | P | 输出24V电源 | |
| OUTPUT17 | O | 转盘2相机1 | ||
| OUTPUT18 | O | 转盘2相机2 | ||
| OUTPUT19 | O | 转盘2相机3 | ||
| OUTPUT20 | O | 转盘2相机4 | ||
| OUTPUT21 | O | 转盘2相机5 | ||
| OUTPUT22 | O | 转盘2相机6 | ||
| OUTPUT23 | O | 转盘2OK吹气 | ||
| OUTPUT24 | O | 转盘2NG吹气 | ||
| GND | P | 电源地 | ||
| P5 | 24V | P | 输出24V电源 | |
| OUTPUT25 | O | 入料挡板气杆 | ||
| OUTPUT26 | O | 振动盘 | ||
| OUTPUT27 | O | |||
| OUTPUT28 | O | |||
| OUTPUT29 | O | |||
| OUTPUT30 | O | 转盘2红灯 | ||
| OUTPUT31 | O | 转盘2绿灯 | ||
| OUTPUT32 | O | 转盘2蜂鸣器 | ||
| GND | P | 电源地 |
