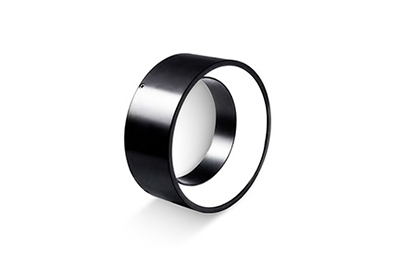

圆形无影光源 CK-TNL

创科视觉高性价比工业光源系列，提供系统性光学解决方案，可显著提升检测效率与精度，同时可根据客户要求定制，满足精密尺寸适配与复杂应用场景功能扩展需求。

联系销售下载手册

您所在位置首页工业光源光源分类圆形无影光源 CK-TNL

特别适用于圆形被测物体，采用特殊漫射材料，实现高均匀照明，无灯珠干扰。

产品特点

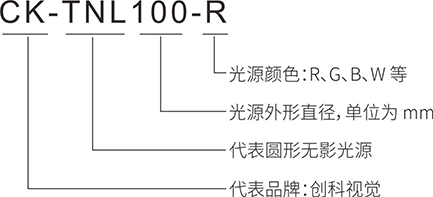

型号说明

打光示意图

应用范围

成像实例

针对幅面较大的圆形目标和幅面较小的不同规则目标使用

对于普通的环形光源可实现高均匀照明

光源型号	功率（W）	发光面尺寸	外径 / 长（mm）	内径 / 宽（mm）	高度（mm）
CK-TNL50-R	2.6	42	50	21	40
CK-TNL50-G	3.5	42	50	21	40
CK-TNL50-B	3.5	42	50	21	40
CK-TNL50-W	3.5	42	50	21	40
CK-TNL100-R	5.2	92	100	71	40
CK-TNL100-G	7.8	92	100	71	40
CK-TNL100-B	7.8	92	100	71	40
CK-TNL100-W	7.8	92	100	71	40
CK-TNL180-B	15	172	180	151	40
CK-TNL180-W	15	172	180	151	40
