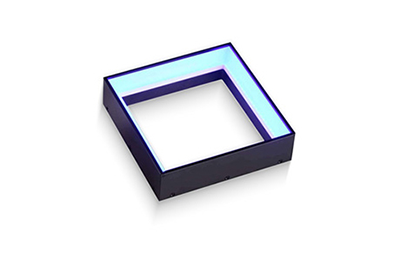

方形无影光源 CK-QNL

创科视觉高性价比工业光源系列，提供系统性光学解决方案，可显著提升检测效率与精度，同时可根据客户要求定制，满足精密尺寸适配与复杂应用场景功能扩展需求。

联系销售下载手册

您所在位置首页工业光源光源分类方形无影光源 CK-QNL

方形无影光源 CK-QNL

从四个方向照射低角度漫射光，采用特殊漫射材料，无灯珠干扰，特殊的结构设计，边角连接处无暗区，光线柔和，均匀性高。

产品特点

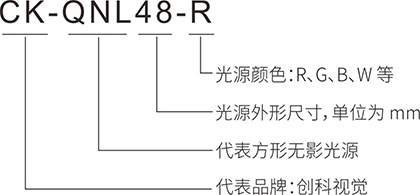

型号说明

打光示意图

应用范围

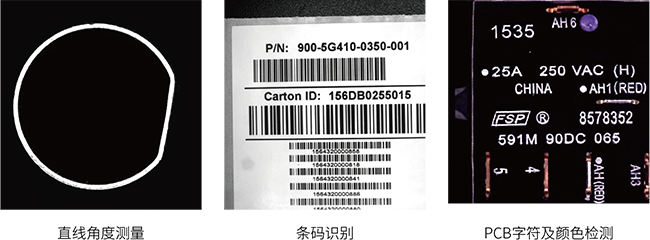

成像实例

```
适用于方形被测物体
```
```
发光均匀
```
```
消除反光
```

```
FPC 产品定位
```
```
引脚弯曲检测
```
```
IC 引脚脱落检测
```
```
电子元件有无检测
```
```
针脚表面脏污检测
```

```
基板外观图案检测
```
```
金属表面划伤检测
```
```
烟盒表面检测
```
```
缺伤与污垢检测
```

光源型号	光源颜色	功率（W）	外径 / 长（mm）	内径 / 宽（mm）	高度（mm）
CK-QNL48-R		1.6	48	48	30
CK-QNL48-G		2.6	48	48	30
CK-QNL48-B		2.6	48	48	30
CK-QNL48-W		2.6	48	48	30
CK-QNL75-R		2.1	75	75	30
CK-QNL75-G		3.8	75	75	30
CK-QNL75-B		3.8	75	75	30
CK-QNL75-W		3.8	75	75	30
CK-QNL96-R		3.1	96	96	30
CK-QNL96-G		5.1	96	96	30
