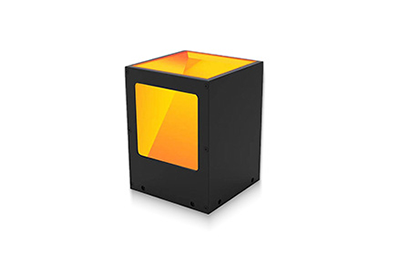

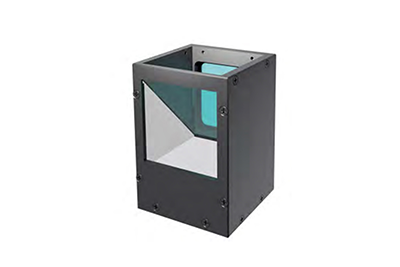

转角同轴光源 CK-ACOL

创科视觉高性价比工业光源系列，提供系统性光学解决方案，可显著提升检测效率与精度，同时可根据客户要求定制，满足精密尺寸适配与复杂应用场景功能扩展需求。

联系销售下载手册

您所在位置首页工业光源光源分类转角同轴光源 CK-ACOL

转角同轴光源 CK-ACOL

转角同轴光源与相机垂直方向均匀照射漫射光，特殊镀膜光学分光镜无重影，均匀性好，成像清晰 ,节省安装空间。

产品特点

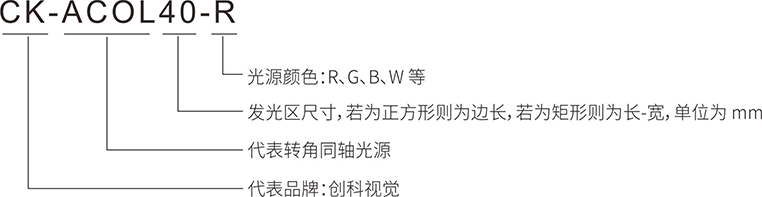

型号说明

打光示意图

应用范围

成像实例

```
采用一体成形外壳散热更高效
```
```
特殊镀膜光学分光镜无重影
```
```
高密度 LED 排列，高亮均匀
```
```
同尺寸对亮度和色温调整灵活
```

```
Mark点定位
```
```
二维码、条码识别
```
```
各种尺寸测量
```
```
金属表面缺陷检测
```
```
摄像头外观检测
```

```
PCB漏铜检测
```
```
屏幕电路检测
```
```
LED灯座检测
```
```
轮廓定位
```

光源型号	光源颜色	功率（W）	发光面尺寸	外径 / 长（mm）	内径 / 宽（mm）	高度（mm）
CK-ACOL40-R		2.4W	40X38	70	46	47
CK-ACOL40-G		5.4W	40X38	70	46	47
CK-ACOL40-B		5.4W	40X38	70	46	47
CK-ACOL40-W		5.4W	40X38	70	46	47
CK-ACOL50-R		5.4W	50×50	87	60	60
CK-ACOL50-G		5.4W	50×50	87	60	60
CK-ACOL50-B		5.4W	50×50	87	60	60
CK-ACOL50-W		5.4W	50×50	87	60	60
CK-ACOL60-R		6.2W	61X60	90	70	70
CK-ACOL60-G		6.2W	61X60	90	70	70
