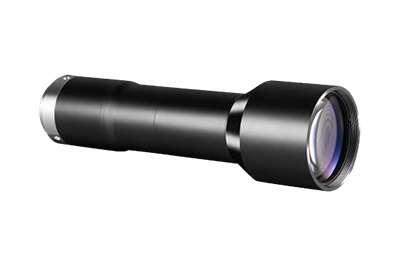

CK-SWWK04-110-230
- 高清晰、低畸变、高远心度，特别适合高精度 AOI及定位应用；
- 长工作距规格便于照明与机台部件布置；
产品参数

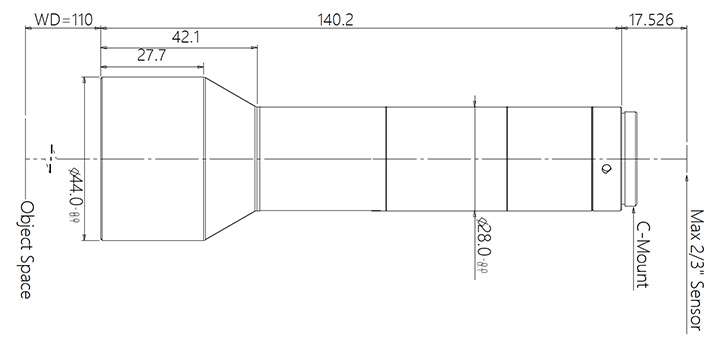

外形尺寸
资料下载
| 光学参数 | |
| 放大倍率 β(x) | 0.4 |
| 物方工作距 WD(mm) | 110±2 |
| 支持 CCD 尺寸 (Φmm) | 11(2/3″) |
| 像方 F/# | 7 |
| 像方 MTF30 (lp/mm) | >140 |
| 物方景深 DoF(mm) | ±1.8@F7 |
| 像方畸变 (% max) | <0.02 |
| 物方远心度 (° max) | <0.03 |
| 视野范围 (mm x mm) | |
| 1/1.8″ EV76C570 (7.2×5.4) | 18.0×13.5 |
| 1/1.7″ IMX226 (7.5×5.6) | 18.8×14.0 |
| 2/3″ IMX250/264 (8.45×7.1) | 21.1×17.8 |
| 机械参数 | |
| 相机接口 | C |
| 镜头总长 (mm) | 140.2 |
| 是否同轴光 | 否 |
暂无下载资料内容
