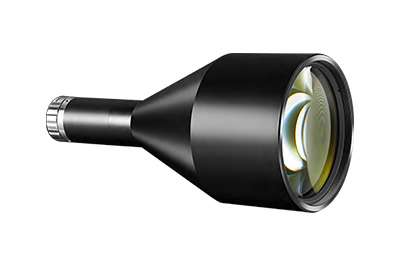

CK-SWWK022-220-111
- 高清晰、低畸变、高远心度，特别适合高精度 AOI及定位应用；
- 长工作距规格便于照明与机台部件布置；
产品参数

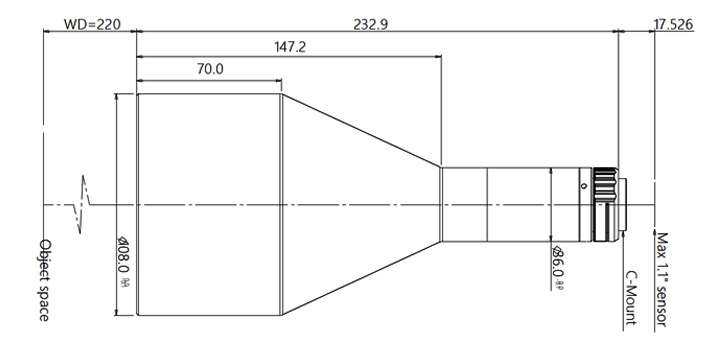

外形尺寸
资料下载
| 光学参数 | |
| 放大倍率 β(x) | 0.22 |
| 物方工作距 WD(mm) | 220±3 |
| 支持 CCD 尺寸 (Φmm) | 18.0(1.1″) |
| 像方最佳 F/# | 8 |
| 像方 MTF30 (lp/mm) | >110 |
| 物方景深 DoF(mm) | ±6.6@F8 |
| 像方畸变 (% max) | <0.1 |
| 物方远心度 (° max) | <0.15 |
| 视野范围 (mm x mm) | |
| 1″ IMX183 (13.13×8.76) | 59.7×39.8 |
| 1.1″ IMX253 (14.19×10.38) | 64.5×47.2 |
| 机械参数 | |
| 相机接口 | C |
| 镜头总长 (mm) | 232.9 |
| 是否同轴光 | 否 |
