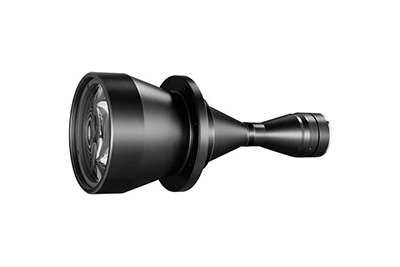

CK-SDTCM35F-150-AL
- SDTCM大靶面系列专为大靶面、高像素成像系统设计
- FOV从 26mm 到 300mm，满足对不同视场的需求
- 支持从 4/3″~59mm各种规格 M/F 接口工业相机
- 多种组合，并可实现双倍率，内置同轴光等功能
- 大光圈、高远心度、超低畸变，超大景深，满足高端系统要求
产品参数

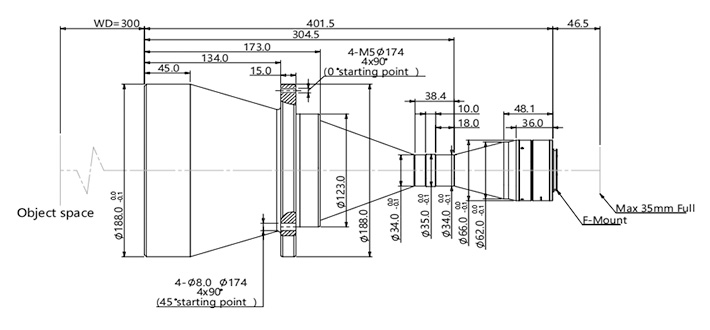

外形尺寸
资料下载
| 光学参数 | |
| 物方视场 FOV(Φmm) | 150 |
| 放大倍率 β(x) | 0.293 |
| 物方工作距 WD(mm) | 300±5 |
| 支持 CCD 尺寸 (Φmm) | 44(35mm Full) |
| 像方最佳 F/# | 14.8 |
| 像方 MTF30 (lp/mm) | >60 |
| 物方景深 DoF(mm) | ±9.3@F20 |
| 像方畸变 (% max) | <0.1 |
| 物方远心度 (° max) | <0.1 |
| 物像距 I/O(mm | 748±5 |
| 视野范围 (mm x mm) | |
| CMV50000 (36.43×27.62) | 124.3×94.3 |
| KAI29050/2 (36.17×24.11) | 123.4×82.3 |
| KAI43142 (36.18×24.12) | 123.5×82.3 |
| 机械参数 | |
| 相机接口 | F or Other |
| 镜头总长 (mm) | 401.5 |
| 净重 (kg) | 6.1 |
