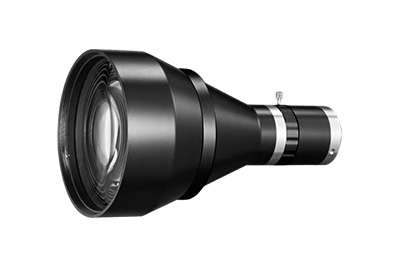

CK-SDTCA230-66
- SDTCA系列专为高精度尤其是大靶面成像系统设计。
- 最高可支持 35mm 全画幅面阵相机。
- 大相对孔径，十分接近衍射极限的成像质量，匹配高像素相机。
- 可选配有可调节光栏，为景深与分辨率的平衡使用提供了便利。
产品参数

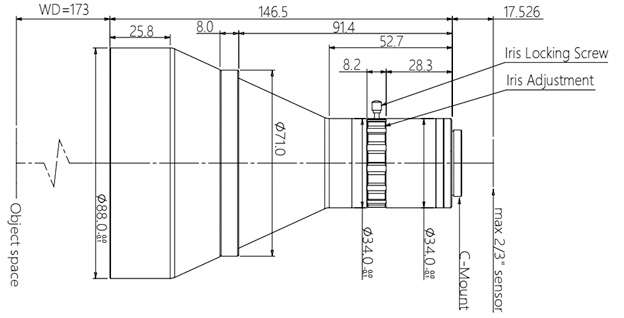

外形尺寸
资料下载
| 光学参数 | |
| 物方视场 FOV(Φmm) | 66 |
| 放大倍率 β(x) | 0.166 |
| 物方工作距 WD(mm) | 173±3 |
| 支持 CCD 尺寸 (Φmm) | 11.0(2/3″) |
| 像方 F/# | 3.3 |
| 像方 MTF30(lp/mm) | >260 |
| 物方景深 DoF(mm) | ±4.8@F3.3 |
| 像方畸变 (% max) | <0.1 |
| 物方远心度 (° max) | <0.1 |
| 物像距 I/O(mm) | 337±3 |
| 视野范围 (mm x mm) | |
| 1/1.8″ EV76C570 (7.2×5.4) | 43.4×32.5 |
| 1/1.7″ IMX226 (7.5×5.6) | 45.2×33.7 |
| 2/3″ IMX250/264 (8.45×7.1) | 50.9×42.8 |
| 机械参数 | |
| 相机接口 | C |
| 镜头总长 (mm) | 146.5 |
| 净重（kg） | 0.6 |
| 可变光栏 | 有 |
| 是否同轴光 | 否 |
