CK-U200CI-56RS
CK-U200CI-56RS 通用型面阵相机，搭载 Sony IMX290 卷帘快门芯片，内置多种图像预处理功能，明暗场景变化下均能够稳定成像。采用千兆以太网接口，快速实时传输非压缩数据，最高帧率可达 56 fps。
功能特性
外形尺寸
技术参数
资料下载
-
低功耗平台，性能稳定 -
支持宽动态、降噪、锐化等 ISP 功能 -
支持软触发、硬触发及自由运行多种模式 -
可选配带通滤光片，适应红外补光场景 -
千兆网接口，无中继情况下，最大传输距离可到 100 m -
兼容 GigE Vision V2.0 协议和 GenlCam 标准， 无缝接入第三方软件平台

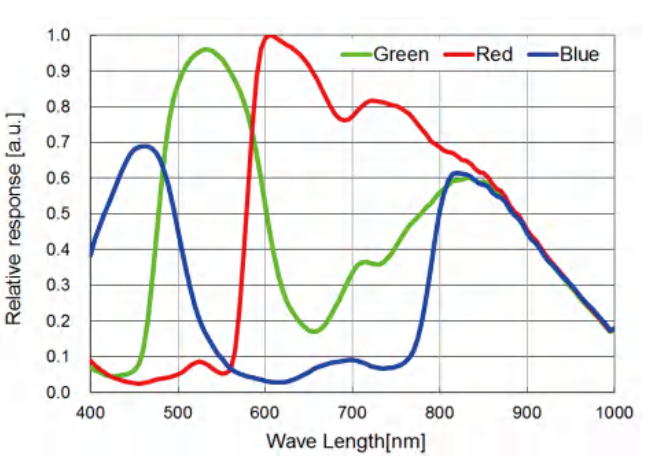

Sensor响应曲线：
| 型号 | 型号 | CK-U200CI-56RS |
|---|---|---|
| 名称 | 200 万像素 1/2.8” CMOS千兆以太网工业面阵相机 | |
| 性能参数 | 传感器类型 | CMOS，卷帘快门 |
| 传感器型号 | Sony IMX290 | |
| 像元尺寸 | 2.9 µm ×2.9 µm | |
| 靶面尺寸 | 1/2.8” | |
| 分辨率 | 1920 × 1080 | |
| 最大帧率 | 56 fps @1920 × 1080 Mono 8 | |
| 动态范围 | 90 dB | |
| 信噪比 | 41 dB | |
| 增益 | 0 dB ~ 30 dB | |
| 曝光时间 | 128 μs ~ 260 ms | |
| 快门模式 | 支持自动曝光、手动曝光、一键曝光模式 | |
| 黑白/彩色 | 彩色 | |
| 像素格式 | Mono 8，YUV422Packed | |
| Binning | 不支持 | |
| 下采样 | 不支持 | |
| 镜像 | 支持水平镜像、垂直镜像输出 | |
| 电气特性 | 数据接口 | Gigabit Ethernet (1000Mbit/s) 兼容 Fast Ethernet (100Mbit/s) |
| 数字I/O | 6-pin P7接头提供供电和I/O：1路光耦隔离输入(Line0)，1路光耦隔离输出(Line1)，1路双向可配置非隔离I/O(Line2) | |
| 供电 | 9~24 VDC，支持 PoE | |
| 功耗 | 2.1 W@12 VDC | |
| 结构特性 | 镜头接口 | C-Mount |
| 外形尺寸 | 29 mm×29 mm×42 mm | |
| 重量 | 约100 g | |
| IP防护等级 | IP30（正确安装镜头以及线缆的情况下） | |
| 温度 | 工作温度 0℃~ 50℃，储藏温度 -30℃~ 70℃ | |
| 湿度 | 20% ~ 80%RH 无冷凝 | |
| 一般规范 | 软件 | CKVisionBuilder 或第三方支持 GigE Vision 协议软件 |
| 操作系统 | Windows XP/7/10 32/64bits，Linux 32/64bits 以及 MacOS 64bits | |
| 协议/标准 | GigE Vision V2.0，GenICam | |
| 认证 | RoHS |
