CK-S40CI-125GS
CK-S40CI-125GS 二代工业面阵相机，采用全新硬件平台实现更低功耗，搭载Sony 的 IMX297 全局快门 CMOS 芯片，噪点低，图像优异，性价比高。通过千兆以太网接口传输图像，可快速实时传输非压缩数据，满分辨率下的最高帧率可达125.2 fps。
功能特性
外形尺寸
技术参数
资料下载
-
全新硬件平台，优化逻辑资源，大幅降低功耗 -
支持自动或手动调节增益、曝光时间、白平衡、LUT、Gamma 校正等 -
相机植入降噪、CCM 等功能，图像质量优异 -
千兆网接口，无中继情况下，最大传输距离可达 100m -
新一代外观结构设计，支持四面安装 -
兼容 GigE Vision V2.0 协议及 GenlCam 标准，无缝衔接第三方软件

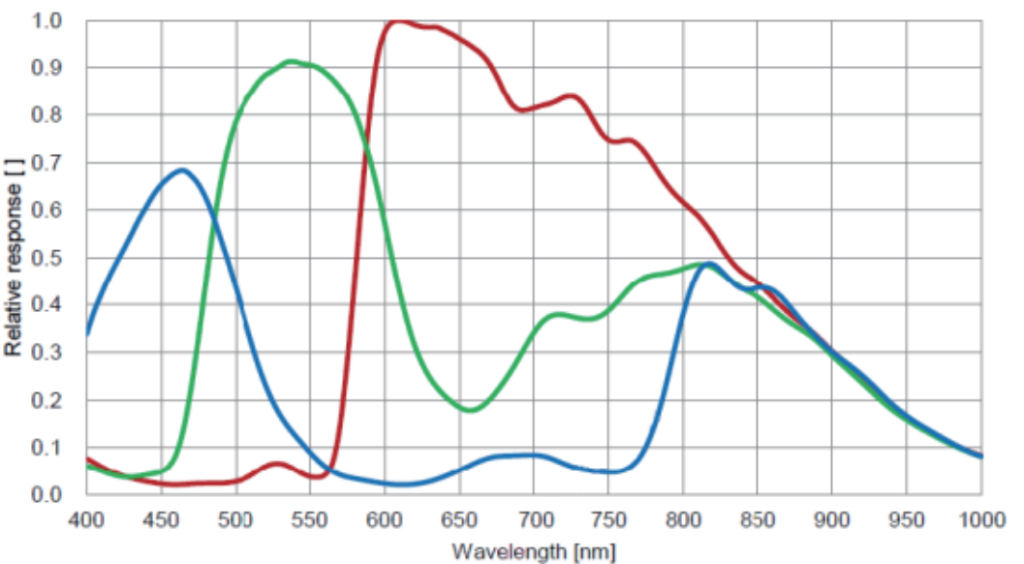

Sensor响应曲线：
| 型号 | 型号 | CK-S40CI-125GS |
|---|---|---|
| 名称 | 40 万像素 1/2.9”CMOS 千兆以太网工业面阵相机 | |
| 性能参数 | 传感器类型 | CMOS，全局快门 |
| 传感器型号 | Sony IMX297 | |
| 像元尺寸 | 6.9 µm ×6.9 µm | |
| 靶面尺寸 | 1/2.9” | |
| 分辨率 | 720 × 540 | |
| 最大帧率 | 125.2 fps @720 × 540 | |
| 动态范围 | 74 dB | |
| 信噪比 | 41 dB | |
| 增益 | 0 dB ~ 24 dB | |
| 曝光时间 | 超小曝光模式：1 μs ~ 14 μs 正常曝光模式：15 μs ~ 10 sec |
|
| 快门模式 | 支持自动曝光、手动曝光、一键曝光模式 | |
| 黑白/彩色 | 彩色 | |
| 像素格式 | Mono 8/10/12 Bayer RG 8/10/10Packed/12/12Packed YUV422Packed，YUV422_YUYV_Packed RGB 8，BGR8 |
|
| Binning | 支持 1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4 | |
| 下采样 | 支持 1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4 | |
| 镜像 | 支持水平镜像、垂直镜像输出 | |
| 电气特性 | 数据接口 | Gigabit Ethernet (1000Mbit/s) 兼容 Fast Ethernet (100Mbit/s) |
| 数字I/O | 6-pin P7接头提供供电和I/O：1路光耦隔离输入(Line0)，1路光耦隔离输出(Line1)，1路双向可配置非隔离I/O(Line2) | |
| 供电 | 9 ~ 24 VDC，支持 PoE 供电 | |
| 功耗 | 2.5 W@12 VDC | |
| 结构特性 | 镜头接口 | C-Mount |
| 外形尺寸 | 29 mm × 29 mm × 42 mm | |
| 重量 | 约100 g | |
| IP防护等级 | IP40（正确安装镜头以及线缆的情况下） | |
| 温度 | 工作温度-30℃~ 60℃，储藏温度-30℃~ 70℃ | |
| 湿度 | 20% ~ 95%RH 无冷凝 | |
| 一般规范 | 软件 | CKVisionBuilder 或第三方支持 GigE Vision 协议软件 |
| 操作系统 | Windows XP/7/10 32/64bits，Linux 32/64bits 以及 MacOS 64bits | |
| 协议/标准 | GigE Vision V2.0，GenICam | |
| 认证 | CE，FCC，RoHS，KC |
