CK-RNE2-532MI-22GS(N)
通过GigE数据接口进行图像数据的传输，并集成I/O (GPIO) 接口，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是高可靠性的工业相机产品。
功能特性
外形尺寸
技术参数
资料下载
-
两种曝光模式：定时曝光模式（Timed 模式）和触发宽度曝光模式（TriggerWidth 模式） -
像素抽样、Binning、数字移位、黑电平、静态坏点校正 -
支持 Gamma 和锐化，优化采集图像的亮度和边缘清晰度 -
支持 Burst 采集、电平控制曝光功能 -
查找表、参数组、计数器和定时器功能 -
彩色相机支持环境光源预设、颜色转换、饱和度功能 -
黑白相机支持降噪功能

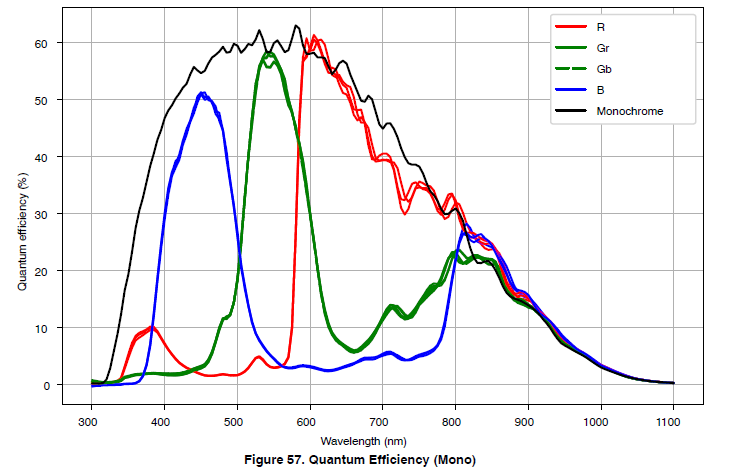

Sensor响应曲线：
| 型号 | CK-RNE2-532MI-22GS(N) |
| 分辨率 | 2592(H) × 2048(V) |
| 传感器 | ON XGS5000 Global shutter CMOS |
| 靶面尺寸 | 2/3″ |
| 像元尺寸 | 3.2μm × 3.2μm |
| 帧率 | 22.17 fps（突发采集高速模式下，采集帧率可达 42.17fps） |
| 模数转换精度 | 12 bit |
| 像素深度 | 8 bit ，12 bit |
| 黑白/彩色 | 黑白 |
| 像素格式 | Mono8 / Mono12 |
| 信噪比 | 39.62 dB |
| 曝光时间 | 极小：25μs ~ 99μs，实际步长：1μs；标准：100μs ~ 1s，实际步长：1 行周期 |
| 增益 | 0dB ~ 24dB；默认值 0dB，步长 0.1dB |
| Binning | 1× 1 ，1×2 ，2× 1 ，2×2 |
| 像素抽样 | Sensor：1× 1 ，1×2 ，2× 1 ，2×2 |
| 同步方式 | 外触发，软触发 |
| 工作方式 | 单帧采集，连续采集，软触发采集，外触发采集 |
| 镜像翻转 | 水平镜像，垂直镜像 |
| I/O 接口 | 1 路光耦隔离输入，1 路光耦隔离输出，1 路双向 GPIO |
| 数据接口 | GigE |
| 供电要求 | 12VDC-10%~24VDC+10% 电源 |
| 典型功率 | 3.90W @ 12VDC |
| 工作温度 | 0° C ~ +45° C |
| 储存温度 | -20° C ~ +70° C |
| 工作湿度 | 10% ~ 80% |
| 镜头接口 | C / CS |
| 机械尺寸 | 29(W) × 29(H) × 29(L) mm（不含镜头接口和连接件） |
| 重量 | 68 g |
| 软件 | CKVisionBuilder 或第三方支持 GigE Vision 协议软件 |
| 操作系统 | 32bit / 64bit Windows ，Linux ，Mac OS |
