CK-RNE2-507MI-23RS-IR
通过GigE数据接口进行图像数据的传输，并集成I/O (GPIO) 接口，提供线缆锁紧装置，支持选配PoE，能稳定工作在各种恶劣环境下，是高可靠性的工业相机产品。
功能特性
外形尺寸
技术参数
资料下载
-
触发模式：帧开始触发（Frame Start） -
支持 Gamma、黑电平、查找表、参数组功能 -
取消参数范围限制，可扩大曝光、增益、白平衡等参数的范围值 -
支持调节包长、包间隔、预留带宽，优化多机同时采集传输 -
提供 16KB 用户数据区，保存算法系数、参数配置等

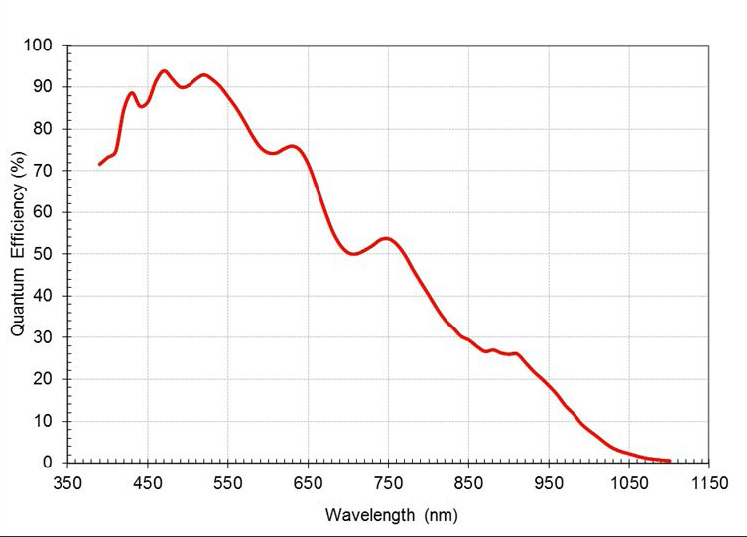

Sensor响应曲线：
| 型号 | CK-RNE2-507MI-23RS-IR | |
| 分辨率 | 2592(H) × 1944(V) | |
| 传感器 | ON AR0522 Rolling shutter CMOS | |
| 靶面尺寸 | 1/2.5″ | |
| 像元尺寸 | 2.2μm × 2.2μm | |
| 帧率 | 23.3 fps | |
| 模数转换精度 | 12 bit | |
| 像素深度 | 8 bit ，12 bit | |
| 黑白/彩色 | 黑白，近红外 | |
| 像素格式 | Mono8 / Mono12 | |
| 信噪比 | 40.2 dB | |
| 曝光时间 | 标准：20μs ~ 1s，实际步长：1 行周期 | |
| 增益 | 0dB ~ 23.6dB；默认值 0dB，步长 0.1dB | |
| Binning | 不支持 | |
| 像素抽样 | 不支持 | |
| 同步方式 | 外触发，软触发 | |
| 工作方式 | 连续采集，软触发采集，外触发采集 | |
| 镜像翻转 | 水平镜像，垂直镜像 | |
| I/O 接口 | 1 路光耦隔离输入，1 路光耦隔离输出，1 路双向 GPIO | |
| 数据接口 | GigE | GigE PoE |
| 供电要求 | 12VDC-10% ~ 24VDC+10% 电源，ME2C-G-P 支持 PoE 供电（兼容 IEEE802.3af） | |
| 典型功率 | 2.02W @ 12VDC | 2.02W @ 12VDC；2.49W @ PoE |
| 工作温度 | 0° C ~ +45° C | |
| 储存温度 | -20° C ~ +70° C | |
| 工作湿度 | 10% ~ 80% | |
| 镜头接口 | C / CS | |
| 机械尺寸 | 不支持PoE：29(W) × 29(H) × 29(L) mm（不含镜头接口和连接件）
支持PoE：29(W) × 29(H) × 40.3(L) mm（不含镜头接口和连接件） |
|
| 重量 | 不支持PoE：65 g；支持PoE：75 g | |
| 软件 | CKVisionBuilder 或第三方支持 GigE Vision 协议软件 | |
| 操作系统 | 32bit / 64bit Windows ，Linux ，Mac OS | |
