CK-RNE2-202MI-60GS

通过GigE数据接口进行图像数据的传输，并集成I/O (GPIO) 接口，提供线缆锁紧装置，支持选配PoE，能稳定工作在各种恶劣环境下，是高可靠性的工业相机产品。

功能特性

外形尺寸

技术参数

资料下载

  支持像素抽样、Binning、数字移位、黑电平、静态坏点校正

  支持 Gamma 和锐化，优化采集图像的亮度和边缘清晰度

  查找表、参数组、计数器和定时器功能

  彩色相机支持环境光源预设、颜色转换、饱和度功能

  取消参数范围限制，可扩大曝光、增益、白平衡等参数的范围值

  支持调节包长、包间隔、预留带宽，优化多机同时采集传输

  提供 16KB 用户数据区，保存算法系数、参数配置等

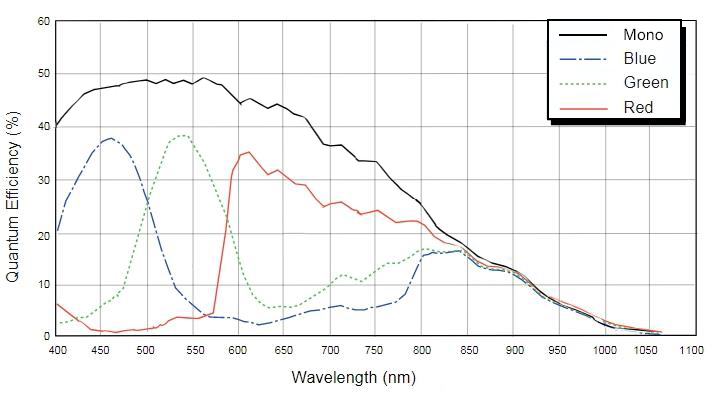

Sensor响应曲线：

型号	CK-RNE2-202MI-60GS
分辨率	1600(H) × 1200(V)
传感器	EV76C570 Global shutter CMOS
靶面尺寸	1/1.8″
像元尺寸	4.5μm × 4.5μm
帧率	60 fps
模数转换精度	10 bit
像素深度	8 bit ，10 bit
黑白/彩色	黑白
像素格式	Mono8 / Mono10
信噪比	38.41 dB	39.38 dB
曝光时间	标准：14μs ~ 0.86s，实际步长：1 行周期
增益	0dB ~ 24dB；默认值 0dB，步长 0.1dB
Binning	1× 1 ，1×2 ，2× 1 ，2×2
像素抽样	FPGA：1× 1 ，1×2 ，2× 1 ，2×2
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集
镜像翻转	水平镜像，垂直镜像
I/O 接口	1 路光耦隔离输入，1 路光耦隔离输出，1 路双向 GPIO
数据接口	GigE	GigE PoE
供电要求	12VDC-10% ~ 24VDC+10% 电源，ME2C-G-P 支持 PoE 供电（兼容 IEEE802.3af）
典型功率	2.16W @ 12VDC	2.16W @ 12VDC；2.36W @ PoE
工作温度	0° C ~ +45° C
储存温度	-20° C ~ +70° C
工作湿度	10% ~ 80%
镜头接口	C / CS
机械尺寸	不支持PoE：29(W) × 29(H) × 29(L) mm（不含镜头接口和连接件）支持PoE：29(W) × 29(H) × 40.3(L) mm（不含镜头接口和连接件）
重量	不支持PoE：65 g；支持PoE：75 g
软件	CKVisionBuilder 或第三方支持 GigE Vision 协议软件
操作系统	32bit / 64bit Windows ，Linux ，Mac OS
