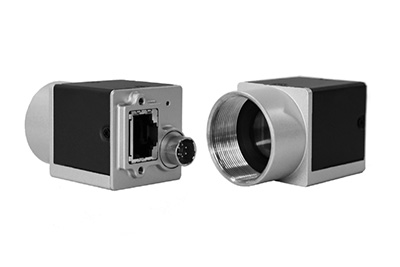

CK-RNE2-2002MI-6RS（N）
通过GigE数据接口进行图像数据的传输，并集成I/O (GPIO) 接口，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是高可靠性的工业相机产品。
功能特性
外形尺寸
技术参数
资料下载
-
两种触发类型：帧开始（Frame Start）/ 帧高速连拍开始（Frame Burst Start） -
支持 Gamma、数字移位、黑电平 -
支持像素抽样、Binning、查找表、参数组、定时器、计数器功能 -
彩色相机支持环境光源预设、颜色转换、饱和度功能 -
取消参数范围限制，可扩大曝光、增益、白平衡等参数的范围值 -
支持调节包长、包间隔、预留带宽，优化多机同时采集传输 -
提供用户数据区，保存算法系数、参数配置等

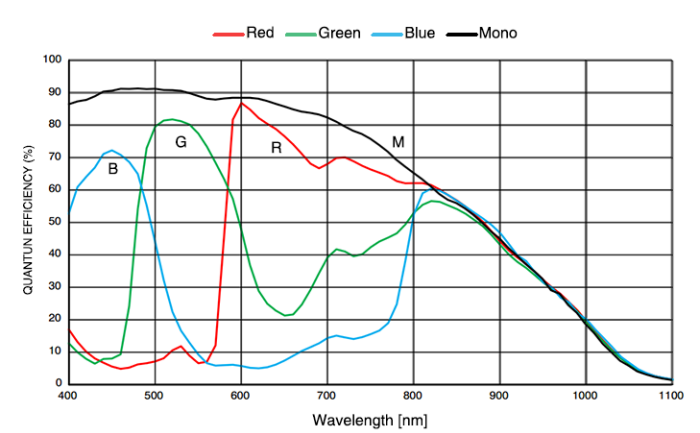

Sensor响应曲线：
| 型号 | CK-RNE2-2002MI-6RS（N） |
| 分辨率 | 5120(H) × 3840(V) |
| 传感器 | ON AR2020 Rolling shutter CMOS |
| 靶面尺寸 | 1/1.8″ |
| 像元尺寸 | 1.4μm × 1.4μm |
| 帧率 | 5.98 fps |
| 模数转换精度 | 10 bit |
| 像素深度 | 8 bit ，10 bit |
| 黑白/彩色 | 黑白 |
| 像素格式 | Mono8 / Mono10 |
| 信噪比 | 38.48 dB |
| 曝光时间 | 标准：26μs ~ 1s，实际步长：1 行周期 |
| 增益 | 0dB ~ 24dB；默认值 0dB，步长 0.375dB |
| Binning | FPGA：1×1 ，1×2 ，1×4 ，2×1 ，2×2 ，2×4 ，4×1 ，4×2 ，4×4
Sensor：1× 1 ，2×2 ，4×4 |
| 像素抽样 | Sensor：1×1 ，1×2 ，1×4 ，2×1 ，2×2 ，2×4 ，4×1 ，4×2 ，4×4 |
| 同步方式 | 外触发，软触发 |
| 工作方式 | 单帧采集，连续采集，软触发采集，外触发采集 |
| 镜像翻转 | 水平镜像，垂直镜像 |
| I/O 接口 | 1 路光耦隔离输入，1 路光耦隔离输出，1 路双向 GPIO |
| 数据接口 | GigE |
| 供电要求 | 12VDC-10% ~ 24VDC+10% 电源 |
| 典型功率 | 2.13W @ 12VDC |
| 工作温度 | 0° C ~ +45° C |
| 储存温度 | -20° C ~ +70° C |
| 工作湿度 | 10% ~ 80% |
| 镜头接口 | C / CS |
| 机械尺寸 | 29(W) × 29(H) × 29(L) mm（不含镜头接口和连接件） |
| 重量 | 69 g |
| 软件 | CKVisionBuilder 或第三方支持 GigE Vision 协议软件 |
| 操作系统 | 32bit / 64bit Windows ，Linux ，Mac OS |
