CK-RNE2-135CU-208GS
外观小巧，内置优异的图像处理（ISP）算法， 提供多种采集方式。通过USB3.0数据接口进行图像数据的传输，支持 I/O 接口，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是高可靠性的工业数字相机产品。
功能特性

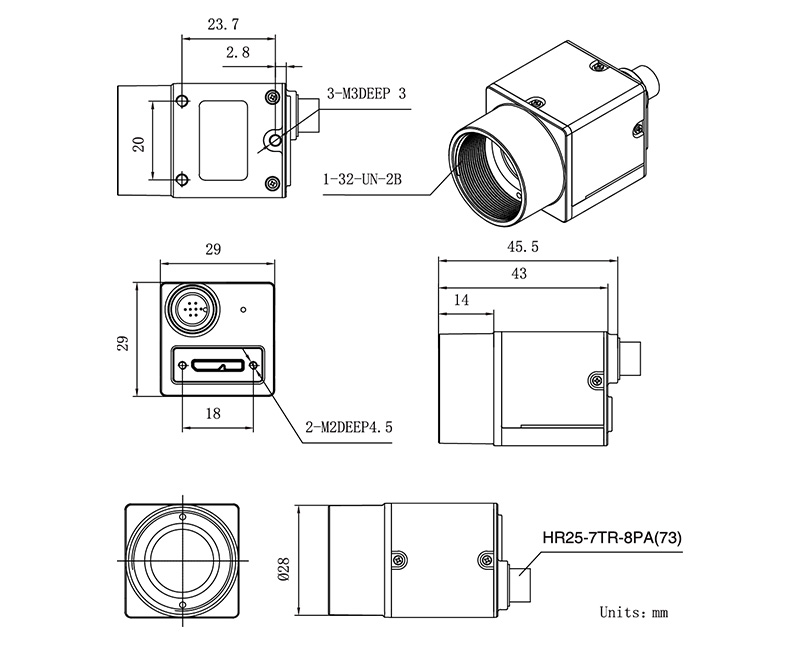

外形尺寸
技术参数
资料下载
-
ROI、曝光、自动曝光、增益、自动增益 -
触发类型：帧开始（Frame Start） -
像素抽样（Decimation）、Binning、黑电平和坏点校正功能 -
支持参数组功能 -
坚固的全金属外壳和线缆锁紧装置 -
支持取消参数范围限制，可扩大曝光、增益等参数的范围值 -
提供 16KB 用户数据区，保存算法系数、参数配置等
Sensor响应曲线：
| 型号 | CK-RNE2-135CU-208GS | |
| 分辨率 | 1280(H) × 1024(V) | |
| 传感器 | SmartSens SC130GS Global shutter CMOS | |
| 靶面尺寸 | 1/2.7″ | |
| 像元尺寸 | 4.0μm × 4.0μm | |
| 帧率 | 208.5 fps | |
| 模数转换精度 | 10 bit | |
| 像素深度 | 8 bit ，10 bit | |
| 黑白/彩色 | 彩色 | |
| 像素格式 | Bayer BG8 / Bayer BG10 | |
| 信噪比 | 38.96 dB | |
| 曝光时间 | 标准：8μs ~ 1s，实际步长：2 行周期 | |
| 增益 | 0dB ~ 16dB；默认值 0dB，步长 0.1dB | |
| Binning | 1× 1 ，1×2 ，1×4 ，2× 1 ，2×2 ，2×4 ，4× 1 ，4×2 ，4×4 | |
| 像素抽样 | Sensor：1× 1 ，1×2 ，2× 1 ，2×2 | |
| 同步方式 | 外触发，软触发 | |
| 工作方式 | 连续采集，软触发采集，外触发采集 | |
| 镜像翻转 | 水平镜像，垂直镜像 | |
| I/O 接口 | 1 路光耦隔离输入，1 路光耦隔离输出，2 路双向 GPIO | |
| 数据接口 | USB3.0 | |
| 供电要求 | USB3.0 接口供电 | |
| 典型功率 | 2.06 W @ 5 VDC | |
| 工作温度 | 0° C ~ +45° C | |
| 储存温度 | -20° C ~ +70° C | |
| 工作湿度 | 10% ~ 80% | |
| 镜头接口 | C / CS | |
| 机械尺寸 | 29(W) × 29(H) × 45.5(L) mm | |
| 重量 | 65 g | |
| 软件 | CKVisionBuilder 或第三方 USB3 Vision 协议软件 | |
| 操作系统 | 32bit / 64bit Windows ，Linux ，Android ，ARMv7 ，ARMv8 | |
