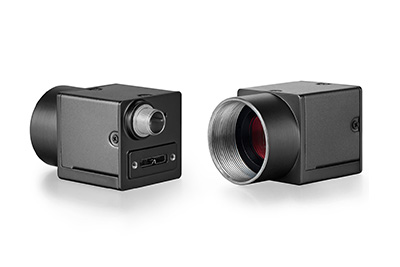

CK-RNE2-041CU-528GS
外观小巧，内置优异的图像处理（ISP）算法， 提供多种采集方式。通过USB3.0数据接口进行图像数据的传输，支持 I/O 接口，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是高可靠性的工业数字相机产品。
功能特性
外形尺寸
技术参数
资料下载
-
触发类型：帧开始（Frame Start）/ 帧高速连拍开始（Frame Burst Start） -
两种曝光时间模式：标准曝光时间模式 / 极小曝光时间模式 -
像素抽样（Decimation）、Binning、数字移位和黑电平功能 -
支持 Gamma 校正，优化采集图像的亮度 -
支持 Sensor 位深和序列功能 -
彩色相机支持环境光源预设、颜色转换、饱和度功能 -
黑白相机支持降噪和锐化功能 -
查找表、参数组、计数器、定时器 -
支持取消参数范围限制，可扩大曝光、增益等参数的范围值 -
提供 16KB 用户数据区，保存算法系数、参数配置等
Sensor响应曲线：
| 型号 | CK-RNE2-041CU-528GS | |
| 分辨率 | 720(H) × 540(V) | |
| 传感器 | Sony IMX287 Global shutter CMOS | |
| 靶面尺寸 | 1/2.9″ | |
| 像元尺寸 | 6.9μm × 6.9μm | |
| 帧率 | 528.5 fps | |
| 模数转换精度 | 8 bit ，10 bit ，12 bit | |
| 像素深度 | 8 bit ，10 bit ，12 bit | |
| 黑白/彩色 | 彩色 | |
| 像素格式 | Bayer RG8 / Bayer RG10 / Bayer RG12 | |
| 信噪比 | 43.46 dB | |
| 曝光时间 | 极小：1μs ~ 100μs，实际步长：1μs； 标准：20μs ~ 1s，实际步长：1 行周期 | |
| 增益 | 0dB ~ 24dB；默认值 0dB，步长 0.1dB | |
| Binning | 1× 1 ，1×2 ，1×4 ，2× 1 ，2×2 ，2×4 ，4× 1 ，4×2 ，4×4 | |
| 像素抽样 | FPGA：1× 1 ，1×2 ，1×4 ，2× 1 ，2×2 ，2×4 ，4× 1 ，4×2 ，4×4 | |
| 同步方式 | 外触发，软触发 | |
| 工作方式 | 单帧采集，连续采集，软触发采集，外触发采集 | |
| 镜像翻转 | 水平镜像，垂直镜像 | |
| I/O 接口 | 1 路光耦隔离输入，1 路光耦隔离输出，2 路双向 GPIO | |
| 数据接口 | USB3.0 | |
| 供电要求 | USB3.0 接口供电 | |
| 典型功率 | 1.66 W @ 5 VDC | |
| 工作温度 | 0° C ~ +45° C | |
| 储存温度 | -20° C ~ +70° C | |
| 工作湿度 | 10% ~ 80% | |
| 镜头接口 | C / CS | |
| 机械尺寸 | 29(W) × 29(H) × 45.5(L) mm | |
| 重量 | 65 g | |
| 软件 | CKVisionBuilder 或第三方 USB3 Vision 协议软件 | |
| 操作系统 | 32bit / 64bit Windows ，Linux ，Android ，ARMv7 ，ARMv8 | |
