CK-REN2X-2622MI-4GS
相机四面设有螺孔，支持四面安装，适应各种应用场景，外观小巧，内置优异的图像处理（ISP）算法，提供多种采集方式。
功能特性

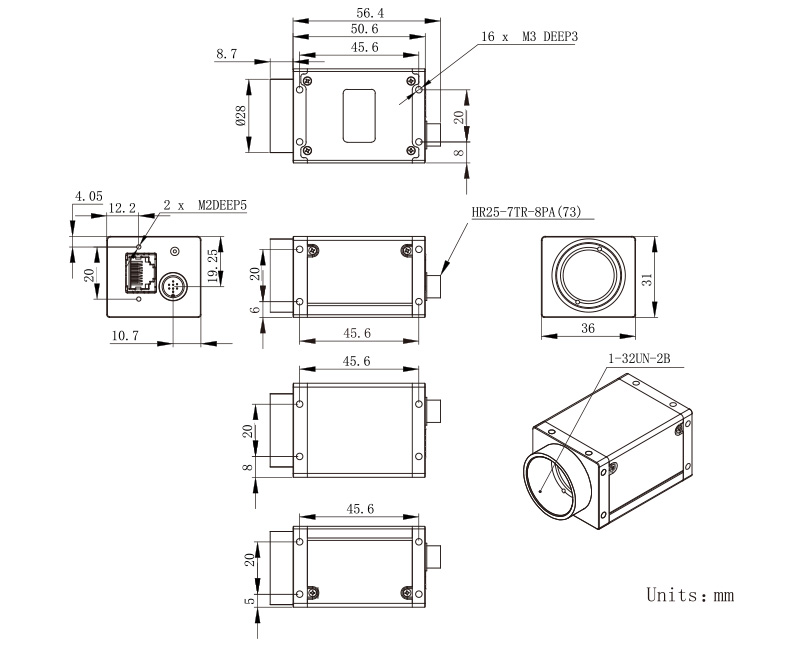

外形尺寸
技术参数
资料下载
-
Gamma、黑电平、数字移位 -
静态坏点校正、锐化 -
像素合并（Binning）、像素抽样（Decimation） -
彩色型号相机支持颜色转换、环境光源预设、饱和度、白平衡等功能 -
黑白型号相机支持降噪功能 -
计数器、定时器、查找表、参数组

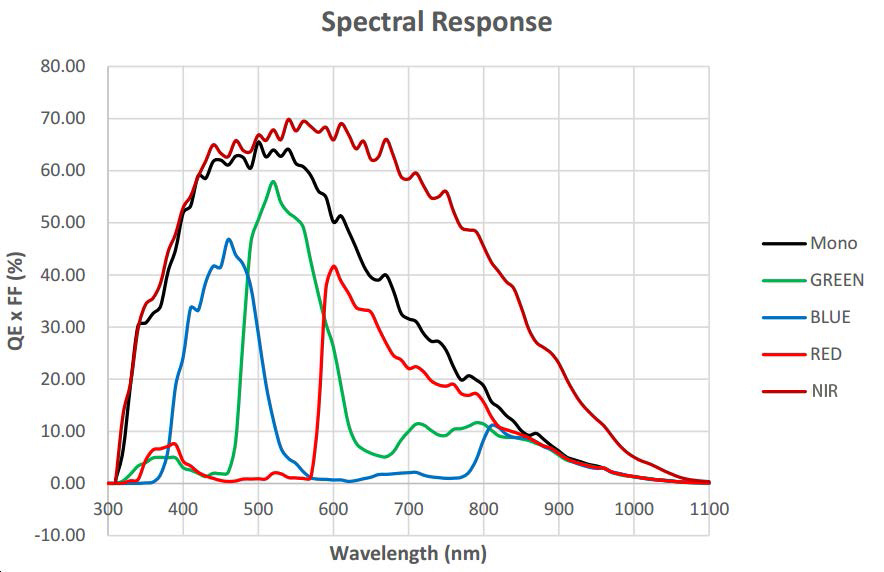

Sensor响应曲线：
| 型号 | CK-REN2X-2622MI-4GS |
| 分辨率 | 5120(H) × 5120(V) |
| 传感器 | Gpixel GMAX0505 Global shutter CMOS |
| 靶面尺寸 | 1.1″ |
| 像元尺寸 | 2.5μm × 2.5μm |
| 帧率 | 4.5 fps |
| 模数转换精度 | 12 bit |
| 像素深度 | 8 bit ，12 bit |
| 黑白/彩色 | 黑白 |
| 像素格式 | Mono8 / Mono12 |
| 信噪比 | 35.93 dB |
| 曝光时间 | 标准：14μs ~ 1s，实际步长：1μs |
| 增益 | 0dB ~ 16dB；默认值 0dB，步长 0.1dB |
| Binning | 1× 1 ，1×2 ，1×4 ，2× 1 ，2×2 ，2×4 ，4× 1 ，4×2 ，4×4 |
| 像素抽样 | 水平 FPGA，垂直 Sensor：1× 1 ，1×2 ，1×4 ，2× 1 ，2×2 ，2×4 ，4× 1 ，4×2 ，4×4 |
| 同步方式 | 外触发，软触发 |
| 工作方式 | 单帧采集，连续采集，软触发采集，外触发采集 |
| 镜像翻转 | 水平镜像，垂直镜像 |
| I/O 接口 | 1 路光耦隔离输入，1 路光耦隔离输出，2 路双向 GPIO |
| 数据接口 | GigE PoE |
| 供电要求 | PoE（Power over Ethernet，兼容 IEEE802.3af）或 12VDC-10% ~ 24VDC+10% 电源 |
| 典型功率 | 3.64 W @ 12 VDC；4.36 W @ PoE |
| 工作温度 | 0° C ~ +45° C |
| 储存温度 | -20° C ~ +70° C |
| 工作湿度 | 10% ~ 80% |
| 镜头接口 | C / CS |
| 机械尺寸 | 36(W) × 31(H) × 50.6(L) mm（不含镜头接口和连接件） |
| 重量 | 75 g |
| 软件 | CKVisionBuilder 或第三方支持 GigE Vision 协议软件 |
| 操作系统 | 32bit / 64bit Windows ，Linux ，Mac OS |
