CK-REN2X-1230CI-9GS
相机四面设有螺孔，支持四面安装，适应各种应用场景，外观小巧，内置优异的图像处理（ISP）算法，提供多种采集方式。
功能特性
外形尺寸
技术参数
资料下载
-
计数器、定时器、查找表、参数组功能 -
Gamma、锐化、黑电平、静态坏点校正功能 -
像素抽样（Decimation）、Binning、数字移位功能 -
黑白型号相机支持降噪功能 -
彩色型号相机支持环境光源预设、颜色转换、饱和度调节功能 -
取消参数范围限制，可扩大曝光、增益、白平衡等参数的范围值 -
提供 16KB 用户数据区，保存算法系数、参数配置等

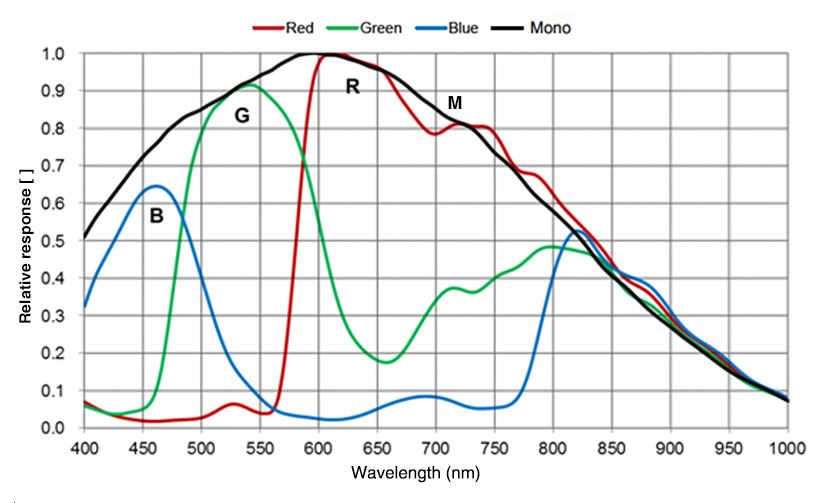

Sensor响应曲线：
| 型号 | CK-REN2X-1230CI-9GS |
| 分辨率 | 4096(H) × 3000(V) |
| 传感器 | Sony IMX304 Global shutter CMOS |
| 靶面尺寸 | 1.1″ |
| 像元尺寸 | 3.45μm × 3.45μm |
| 帧率 | 9 fps |
| 模数转换精度 | 12 bit |
| 像素深度 | 8 bit ，12 bit |
| 黑白/彩色 | 彩色 |
| 像素格式 | Bayer RG8 / Bayer RG12 |
| 信噪比 | 40.48 dB |
| 曝光时间 | 极小：1μs ~ 100μs，实际步长：1μs；标准：36μs ~ 1s，实际步长：1 行周期 |
| 增益 | 0dB ~ 24dB；默认值 0dB，步长 0.1dB |
| Binning | 1× 1 ，1×2 ，1×4 ，2× 1 ，2×2 ，2×4 ，4× 1 ，4×2 ，4×4 |
| 像素抽样 | FPGA：1× 1 ，1×2 ，1×4 ，2× 1 ，2×2 ，2×4 ，4× 1 ，4×2 ，4×4 |
| 同步方式 | 外触发，软触发，IEEE1588V2(PTP) ，Action、Schedule Action |
| 工作方式 | 单帧采集，连续采集，软触发采集，外触发采集 |
| 镜像翻转 | 水平镜像，垂直镜像 |
| I/O 接口 | 1 路光耦隔离输入，1 路光耦隔离输出，2 路双向 GPIO |
| 数据接口 | GigE PoE |
| 供电要求 | PoE（Power over Ethernet，兼容 IEEE802.3af）或 12VDC-10% ~ 24VDC+10% 电源 |
| 典型功率 | 2.82 W @ 12 VDC；3.04 W @ PoE |
| 工作温度 | 0° C ~ +45° C |
| 储存温度 | -20° C ~ +70° C |
| 工作湿度 | 10% ~ 80% |
| 镜头接口 | C / CS |
| 机械尺寸 | 36(W) × 31(H) × 50.6(L) mm（不含镜头接口和连接件） |
| 重量 | 75 g |
| 软件 | CKVisionBuilder 或第三方支持 GigE Vision 协议软件 |
| 操作系统 | 32bit / 64bit Windows ，Linux ，Mac OS |
