CK-H500CU-74GR
CK-H500CU-74GS高端型面阵相机，使用Sony Pregius 系列 IMX250 CMOS 芯片，噪点低，图像优异。
功能特性
外形尺寸
技术参数
资料下载
-
支持自动或手动调节增益、曝光时间、白平衡、Gamma校正、LUT 等 -
支持硬触发、软触发及自由运行模式 -
支持自定义 ROI，支持水平镜像和垂直镜像 -
兼容 USB3 Vision 协议和 GenlCam 标准，可接入CKVisionBuilder软件平台

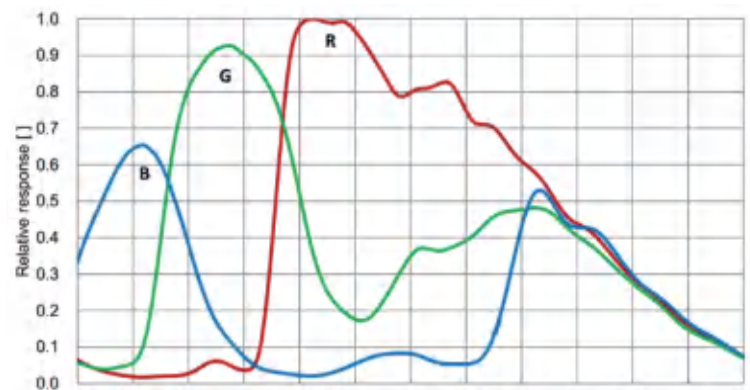

Sensor响应曲线：
| 型号 | 型号 | CK-H500CU-74GS |
|---|---|---|
| 名称 | 500 万像素 2/3”CMOS USB3.0 工业面阵相机 | |
| 性能参数 | 传感器类型 | CMOS，全局快门 |
| 传感器型号 | Sony IMX250 | |
| 像元尺寸 | 3.45 µm × 3.45 µm | |
| 靶面尺寸 | 2/3” | |
| 分辨率 | 2448×2048 | |
| 最大帧率 | 74 fps@2448×2048 | |
| 动态范围 | 75.4 dB | |
| 信噪比 | 40 dB | |
| 增益 | 0 dB ~ 20 dB | |
| 曝光时间 | 超小曝光模式：1 μs~14μs 正常曝光模式：15 μs~10sec |
|
| 快门模式 | 支持自动曝光、手动曝光、一键曝光模式 | |
| 黑白/彩色 | 彩色 | |
| 像素格式 | Mono 8/10/12 Bayer RG 8/10/10Packed/12/12Packed YUV422Packed， YUV422_YUYV_Packed RGB 8，BGR 8 |
|
| Binning | 支持 1 × 1，2 × 2 | |
| 下采样 | 支持 1 × 1，2 × 2 | |
| 镜像 | 支持水平镜像、垂直镜像输出 | |
| 电气特性 | 数据接口 | USB3.0，兼容 USB2.0 |
| 数字I/O | 6-pin P7 接头提供电源和 I/O，包含：1 路光耦隔离输入（Line0），1 路光耦隔离输出（Line1），1路双向可配置非隔离 I/O（Line2） | |
| 供电 | 9 ~ 24 VDC，支持 USB 供电 | |
| 功耗 | 3.5 W@5 VDC（USB 供电） | |
| 结构特性 | 镜头接口 | C-Mount |
| 外形尺寸 | 29 mm×29 mm×30 mm | |
| 重量 | 约 80 g | |
| IP防护等级 | IP30（正确安装镜头以及线缆的情况下） | |
| 温度 | 工作温度 0℃~ 50℃，储藏温度 -30℃~ 70℃ | |
| 湿度 | 20% ~ 80%RH 无冷凝 | |
| 一般规范 | 软件 | CKVisionBuilder 或第三方支持 GigE Vision 协议软件 |
| 操作系统 | Windows XP/7/10 32/64bits，Linux 32/64bits 以及 MacOS 64bits | |
| 协议/标准 | GigE Vision V2.0，GenICam | |
| 认证 | CE，FCC，RoHS，KC |
